Nadzorna plošča

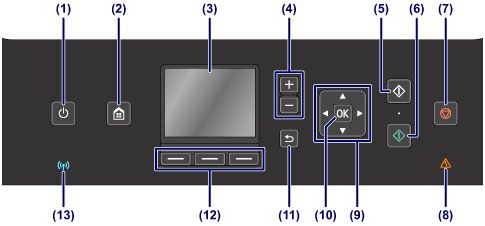

* Na spodnji ilustraciji so vse lučke na nadzorni plošči zaradi pojasnitve prižgane.

(1) Gumb VKLOP (ON)/Lučka VKLOP (POWER)

Vklopi in izklopi napravo. Ko je naprava vklopljena, najprej utripa in nato sveti belo. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

Vklop in izklop naprave

(2) Gumb DOMOV (HOME)

Uporablja se za zaslon DOMOV (HOME).

LCD in nadzorna plošča

(3) LCD (zaslon s tekočimi kristali)

Prikaže sporočila, elemente menijev in stanje delovanja. Pred tiskanjem si lahko ogledate predogled fotografij, shranjene na pomnilniški kartici.

Potrjevanje vklopa

(4) Gumbi + -

Določita število kopij, ki bodo kopirane ali natisnjene.

(5) Gumb Črno (Black)

Za zagon črno-belega kopiranja, optičnega branja itd.

(6) Gumb Barvno (Color)

Za zagon barvnega tiskanja, kopiranja, optičnega branja itd.

(7) Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje, kopiranje ali optično branje.

(8) Lučka Alarm

Sveti ali utripa oranžno, če pride do napake (če na primer zmanjka papirja ali črnila).

(9) Gumbi , , in

Uporablja se za izbor menija ali nastavitev elementa.

LCD in nadzorna plošča

(10) Gumb OK

Za izbiro menija ali elementa nastavitve.

Odpravi napako med tiskanjem ali poskrbi, da naprava po odstranitvi zagozdenega papirja normalno deluje.

(11) Gumb Nazaj (Back)

Zaslon LCD vrne na prejšnji zaslon.

(12) Gumbi Funkcija (Function)

Uporabljajo se za izbor menijev na zaslonu DOMOV (HOME) ali za izbor funkcijskega menija, prikazanega na dnu zaslona LCD.

Uporaba gumbov Funkcija (Function)

(13) Lučka Wi-Fi

Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa modro.

Sveti:

Možnost Brezžični LAN aktiven (Wireless LAN active) je izbrana.

Utripa:

Poteka tiskanje ali optično branje prek brezžičnega omrežja LAN. Utripa tudi med konfiguriranjem brezžične povezave LAN.
