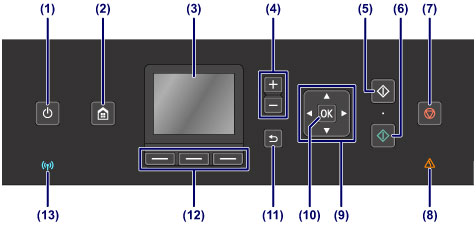

Nadzorna plošča

(1) Gumb VKLOP (ON)/Lučka VKLOP (POWER)

Vklopi in izklopi napravo. Ko je naprava vklopljena, najprej utripa in nato sveti. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

• Vklop in izklop naprave

(2) Gumb DOMOV (HOME)

Uporablja se za zaslon DOMOV (HOME).

• LCD in nadzorna plošča

(3) LCD (zaslon s tekočimi kristali)

Prikaže sporočila, elemente menijev in stanje delovanja.

(4) Gumbi + -

Določita število kopij, ki bodo kopirane ali natisnjene.

(5) Gumb Črno (Black)

Za zagon črno-belega kopiranja, optičnega branja itd.

(6) Gumb Barvno (Color)

Za zagon barvnega kopiranja, optičnega branja itd.

(7) Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje, kopiranje ali optično branje.

(8) Lučka Alarm

Ko pride do napake, zasveti ali utripa.

(9) Gumbi , , in

Uporablja se za izbor menija ali nastavitev elementa.

• LCD in nadzorna plošča

(10) Gumb OK

Za izbiro menija ali elementa nastavitve. S tem gumbom lahko tudi odpravljate napake.

(11) Gumb Nazaj (Back)

Zaslon LCD vrne na prejšnji zaslon.

(12) Gumbi Funkcija (Function)

Uporabljajo se za izbor menijev na zaslonu DOMOV (HOME) ali za izbor funkcijskega menija, prikazanega na dnu zaslona LCD.

• Uporaba gumbov Funkcija (Function)

(13) Lučka Wi-Fi

Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa.

Sveti:

Brezžična povezava LAN je omogočena.

Utripa:

Poteka tiskanje ali optično branje prek brezžičnega omrežja LAN. Utripa tudi med konfiguriranjem brezžične povezave LAN.
