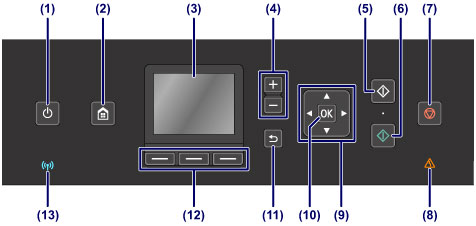

Valdymo skydelis

(1) Mygtukas Įjungti (ON) / Lemputė MAITINIMAS (POWER)

Įjungia ar išjungia įrenginį. Įjungus maitinimą iš pradžių mirksi, o vėliau pradeda šviesti. Prieš įjungdami maitinimą įsitikinkite, kad uždarytas dokumentų dangtis.

• Įrenginio įjungimas ir išjungimas

(2) Mygtukas PRADŽIA (HOME)

Naudojamas ekranui PRADŽIA (HOME) rodyti.

• LCD ir valdymo skydelis

(3) LCD (skystųjų kristalų ekranas)

Rodo pranešimus, meniu elementus ir veikimo būseną.

(4) Mygtukai + -

Nurodo kopijų kopijavimo ar spausdinimo skaičių.

(5) Mygtukas Juodai (Black)

Pradeda nespalvotai kopijuoti, nuskaityti ir t. t.

(6) Mygtukas Spalvotai (Color)

Pradeda vykdyti spalvoto kopijavimo, nuskaitymo ir kt. užduotis.

(7) Mygtukas Stop

Atšaukia vykdomą spausdinimo, kopijavimo arba nuskaitymo užduotį.

(8) Lemputė Įspėjimas (Alarm)

Įvykus klaidai dega arba mirksi.

(9) Mygtukai , , ir

Naudojami meniu arba parametro elementui pasirinkti.

• LCD ir valdymo skydelis

(10) Mygtukas Gerai (OK)

Baigiamas meniu arba parametro pasirinkimas. Šis mygtukas taip pat naudojamas norint pašalinti klaidą.

(11) Mygtukas Atgal (Back)

Grąžinamas ankstesnis LCD ekranas.

(12) Mygtukai funkcija (Function)

Naudojami ekrano PRADŽIA (HOME) meniu arba LCD apačioje rodomų funkcijų meniu pasirinkti.

• Mygtukų funkcija (Function) naudojimas

(13) Lemputė „Wi-Fi“ (Wi-Fi)

Dega arba mirksi, atsižvelgiant į belaidžio LAN būseną.

Dega:

Belaidžio LAN ryšys yra įgalintas.

Mirksi:

Spausdinama arba nuskaitoma belaidžiu LAN. Taip pat mirksi konfigūruojant belaidį LAN ryšį.
