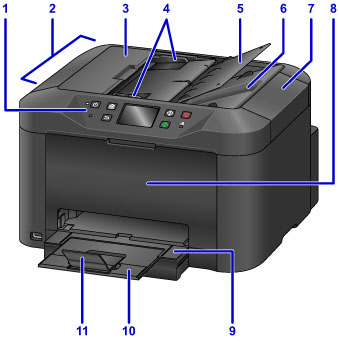

Pogled od spredaj
- (1) nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje naprave.
- (2) ADF (samodejni podajalnik dokumentov)
-
Naložite dokument sem. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
- (3) pokrov podajalnika dokumentov
- Odprite ga, ko želite odstraniti zagozdene dokumente.
- (4) vodila dokumenta
- Nastavite ta vodila tako, da se bo širina dokumenta ujemala z ADF.
- (5) pladenj dokumenta
- Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
- (6) odlagalna reža dokumentov
- Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.
- (7) pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- (8) sprednji pokrov
- Odprite ga, kadar želite zamenjati črnilni vložek ali odstraniti zagozden papir iz naprave.
- (9) izhodni pladenj za papir
- Izvlecite ga za podporo natisnjenemu papirju. V tem položaju bo prekril kaseto. Izvlecite ga za običajno uporabo.
- (10) podaljšek izhodnega pladnja
- Izvlecite za podporo izvrženega papirja.
- (11) opora izhodnega papirja
- Odprite za podporo izvrženega papirja.

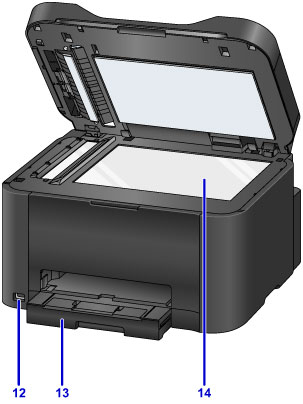

- (12) vrata za pogon USB
-
V ta vrata vstavite pogon USB.
Opozorilo- V vrata za pogon USB naprave lahko priključite le pogon USB. Sicer lahko povzročite požar, električni udar ali poškodujete napravo.
Pomembno- Ne dotikajte se kovinskega ohišja.
- Za priključitev na napravo ne uporabljajte kabla USB, ki je daljši od 3 metrov (10 čevljev), ker to lahko vpliva na delovanje drugih zunanjih naprav.
- (13) kaseta
-
Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
- (14) steklena plošča
- Naložite izvirnik sem.
