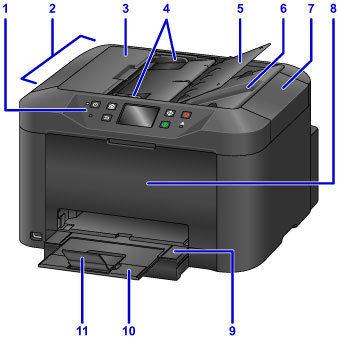

Skats no priekšpuses
- (1) darbības panelis
-
Izmantojiet, lai mainītu ierīces iestatījumus vai to darbinātu.
- (2) ADF (Automātiskās dokumentu padeves ierīce)
-
Ievietojiet dokumentu šeit. Dokumentu turētājā ievietotie dokumenti tiek automātiski skenēti pa vienai lapai.
- (3) dokumentu padeves ierīces vāks
- Atveriet, lai izņemtu iestrēgušus dokumentus.
- (4) dokumentu vadotnes
- Pielāgojiet šīs vadotnes, lai tās atbilstu dokumenta platumam ADF.
- (5) dokumentu turētājs
- Atveriet, lai ievietotu dokumentu ADF. Iespējams ievietot divas vai vairākas vienāda izmēra un biezuma dokumenta loksnes. Ievietojiet dokumentu ar pusi, kuru vēlaties skenēt, uz augšu.
- (6) dokumentu izvades slots
- No ADF ierīces skenētie dokumenti tiek izvadīti šeit.
- (7) dokumenta vāks
- Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
- (8) priekšējais vāks
- Atveriet to, lai nomainītu tintes tvertni vai izņemtu ierīcē iestrēgušu papīru.
- (9) papīra izvades uztvērējs
- Izvelciet to ārā, lai atbalstītu apdrukājamo papīru. Tādējādi tas nosegs kaseti. Izvelciet, lai lietotu kā parasti.
- (10) izvades uztvērēja pagarinājums
- Izvelciet, lai atbalstītu izstumto papīru.
- (11) papīra izvades atbalsts
- Atveriet, lai atbalstītu izstumto papīru.

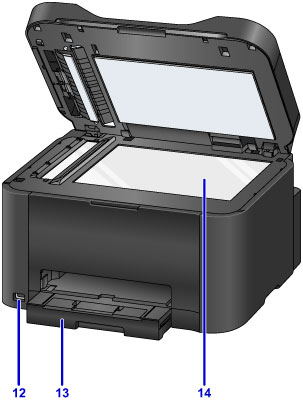

- (12) USB zibatmiņas diska ports
-
Šajā portā ievietojiet USB zibatmiņas disku.
Brīdinājums- Nepievienojiet ierīces USB zibatmiņas diska portam nekādas iekārtas, izņemot USB zibatmiņas diskus. Citu ierīču pievienošana var izraisīt ugunsgrēku, elektriskās strāvas triecienu vai ierīces bojājumu.
Svarīgi!- Neaiztieciet metāla korpusu.
- Lai izveidotu savienojumu ar ierīci, neizmantojiet USB kabeli, kas garāks par 3 metrus (10 pēdas), jo tas var ietekmēt citu perifērijas ierīču darbību.
- (13) kasete
-
Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- (14) planšetes stikls
- Ievietojiet oriģinālu šeit.
