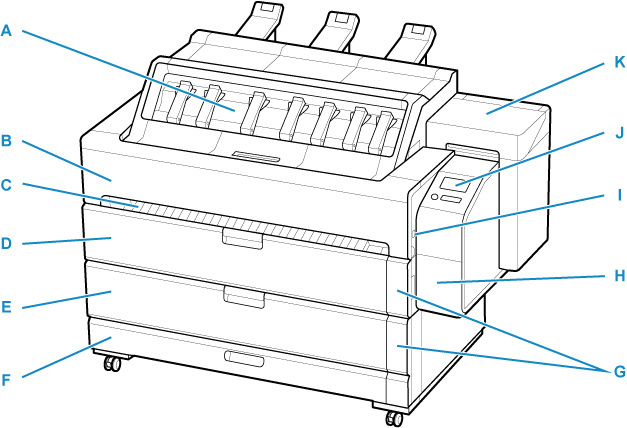

正面
- A: 上端出纸托盘
- B: 传送单元盖
- 打开此盖可以从打印机内部取出卡纸。
- C: 前端出纸导片
- 已设置为从前端输出的打印文档将从此处输出。
- D: 卷纸盖板1
- 打开此盖板，将纸卷装入上部进纸插槽。
- E: 卷纸盖板2
- 打开此盖板，将卷纸装入下部进纸插槽。
- F: 附件盒
- 存放打印机手册、组装工具和备用墨水盒。
- 用于接住从前端输出的文档的篮子也存放在此附件盒中。
- G: 卷纸指示灯
- 显示每个卷轴上所装载卷纸的状态。
- H: 保养墨盒盖
- 打开此盖以更换保养墨盒并操作释放杆。
- I: USB闪存端口
- 将USB闪存插入该端口。
- J: 操作面板
- 使用此屏幕操作打印机并检查打印机状态。
- K: 墨水盒舱盖
- 打开此盖以更换墨水盒。
卷纸指示灯
- A: 供纸指示灯(蓝色)
-
-
亮起
卷纸已送入打印机。 完成向打印机的供纸后，供纸指示灯亮起。
-
熄灭
卷纸未送入打印机。 取出卷纸或释放释放杆后，此灯会熄灭。
-
- B: 纸量指示灯(绿色)
-
指示灯等级指示卷纸的剩余量。
-
亮起(4级)
剩余95米(312英尺)或更多。
-
亮起(3级)
剩余43米(141英尺)至95米(312英尺)之间。
-
亮起(2级)
剩余12米(39英尺)至43米(141英尺)之间。
-
亮起(1级)
剩余不到12米(39英尺)。
注释-
实际剩余量可能与显示的数量不同。
-
- C: 警告指示灯(橙色)
-
表示发生了剩余量警告，没有剩余的卷纸或未安装卷纸支架。
-
亮起
如果在待机状态下发生警告，指示灯将亮起。
-
闪烁
如果在打印过程中发生警告，指示灯将闪烁。
-
