Substituir a cabeça de impressão
Se a tela sensível ao toque indicar a necessidade de substituir a cabeça de impressão ou se instruído pelo seu revendedor Canon, substitua a cabeça de impressão.
Cabeças de impressão compatíveis
Para detalhes sobre a compatibilidade da cabeça de impressão, consulte Cabeça de impressão.
Precauções ao manusear a cabeça de impressão
Siga as seguintes precauções ao manusear a cabeça de impressão.
Cuidado
- Por segurança, mantenha a cabeça de impressão fora do alcance de crianças.
- Se houver ingestão acidental de tinta, consulte um médico imediatamente.
- Não toque na cabeça de impressão imediatamente após a impressão. A cabeça de impressão fica extremamente quente e há risco de queimaduras.
Importante
- Pode haver tinta ao redor dos ejetores da cabeça de impressão removida. Manuseie a cabeça de impressão com cuidado durante a substituição. A tinta pode manchar as roupas.
- Abra a bolsa da cabeça de impressão somente imediatamente antes da instalação. Depois de remover a cabeça de impressão da bolsa, instale-a imediatamente. Se a cabeça de impressão for deixada como está depois que a bolsa é aberta, os ejetores poderão secar, o que pode afetar a qualidade da impressão.
Como substituir a cabeça de impressão
Cuidado
- Ao substituir a cabeça de impressão imediatamente após a impressão, aguarde alguns minutos antes de substitui-la. As partes metálicas da cabeça de impressão ficam quentes durante a impressão e haverá risco de queimadura se essas partes forem tocadas.
Importante
- Suas mãos podem ficar sujas durante a substituição da cabeça de impressão. Utilize as luvas fornecidas na caixa com a nova cabeça de impressão para substituir.
-
Remova qualquer documento impresso da bandeja de saída superior antes de iniciar.
Nota
- Prepare um novo cartucho de tinta quando os níveis de tinta estiverem baixos.
- Prepare um novo cartucho de manutenção quando a capacidade restante do cartucho de manutenção estiver baixa.
-
Remova qualquer papel que tenha sido alimentado.
-
Limpe a parte interna da tampa superior.
-
Selecione
Manutenção (Maintenance) na tela INÍCIO. -
Selecione Substituição da cabeça (Head Replacement).
-
Selecionar a Iniciar substituição da cabeça. (Start head replacement.).
A tinta começa a entrar. Ao concluir, as instruções para o procedimento de substituição da cabeça de impressão aparecem na tela sensível ao toque.
Demora cerca de 3 minutos para que a tinta seja drenada no sistema e para remover a tinta da cabeça de impressão.
Importante- Não abra ou feche a tampa até que a instrução seja exibida.
-
Abra a tampa superior.
-
Abra a tampa interna.
-
Se a tampa de fixação da cabeça de impressão e a alavanca de bloqueio da cabeça de impressão estiverem sujas, utilize um pano úmido completamente torcido para limpar.
Importante-
Não toque na escala linear (A), no eixo de carro (B) ou no estabilizador da válvula de tinta (C). Isso pode resultar em funcionamento inapropriado.
- Não use lenços de papel, toalhas de papel, tecido áspero ou material semelhante na limpeza, para não riscar a superfície.
-
-
Se o duto de ventilação (D) estiver sujo, limpe com um pano úmido depois de torcê-lo bastante.
-
Coloque o dedo na peça central (E) da alavanca de bloqueio da cabeça de impressão e incline-a para frente.
-
Segure o cabo (F) e abra a tampa de bloqueio da cabeça de impressão.
-
Segure as alças (G) para remover a cabeça de impressão.
Importante- Não toque nos contatos de metal do carro. Evite que sujeira ou partículas sejam depositadas nos contatos do carro. Essas ações danificam a impressora.
Nota- Descarte a cabeça de impressão usada de acordo com os regulamentos locais.
-
Selecione OK no painel de controle.
-
Retire a cabeça de impressão da bolsa pela alça (G).
-
Remova as tampas de proteção na cor laranja (H, I).
Segure na alça (J) e remova a tampa de proteção (I).
Importante- Sempre manuseie a cabeça de impressão segurando pelas alças esquerda e direita. Nunca toque no bocal (K) nem nos contatos metálicos (L). Isso pode danificar a cabeça de impressão e afetar a qualidade da impressão.
-
Nunca toque nos orifícios de tinta (M). Isso pode afetar a qualidade da impressão.
- A superfície interna da tampa de proteção é revestida com tinta para proteger os ejetores. Tome cuidado para não tocar nessas superfícies ao remover as tampas.
- A cabeça de impressão contém tinta para proteger os ejetores. Recomendamos remover a tampa de proteção enquanto a segura sobre a bolsa que continha a cabeça de impressão ou de outra forma mantendo-a afastada com segurança dos outros itens para evitar derramamento de tinta e manchas em roupas ou nas áreas ao redor. Se a tinta for derramada acidentalmente, remova a tinta com um pano seco.
- Se você precisar colocar uma cabeça de impressão em algum lugar temporariamente antes da instalação, não a posicione com os ejetores e os contatos metálicos voltados para baixo. Se os ejetores ou contatos metálicos estiverem danificados, isso pode afetar a qualidade de impressão.
- Não conecte a peça de proteção removida novamente. Descarte esses materiais de acordo com os regulamentos locais.
-

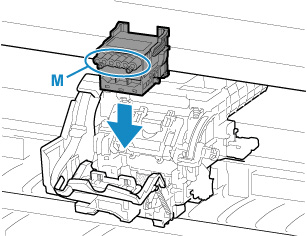

Gire os orifícios de tinta (M) em direção à parte frontal e insira a cabeça de impressão no carro.
Insira a cabeça de impressão totalmente no carro, enquanto toma cuidado para evitar que as peças protegidas pelas tampas de proteção toquem o carro.
-
Segure a guia (F) da tampa de fixação da cabeça de impressão e abaixe-a para frente para bloquear a cabeça de impressão.
-
Segure a parte central (E) da alavanca de bloqueio da cabeça de impressão e abaixe-a em direção à parte traseira.
-

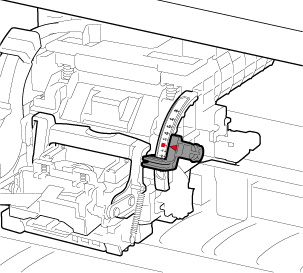

Ajuste a alavanca de ajuste de ângulo conforme a posição do quadrado vermelho.
-
Feche a tampa interna.
-
Feche a tampa superior.
A tinta agora enche a cabeça de impressão. Isso leva aproximadamente 12 minutos.
Importante- Durante o enchimento da tinta, nunca remova o cartucho de tinta ou o cartucho de manutenção. Tinta pode vazar.
Nota-
O ajuste da posição da cabeça de impressão é executado quando ATIVADO (ON) é configurado para Impr. padrão após nova cabeça (Print pattern after new head).
Siga as instruções na tela sensível ao toque para carregar o papel.
