Carregar folhas na impressora

Importante

• Remova qualquer documento impresso da bandeja de saída superior.

  • Removendo Documentos Impressos da Bandeja de Saída Superior

• O papel enrugado ou curvado poderá ficar obstruído. Se necessário, endireite o papel e recarregue-o.

• Carregue papel reto. Carregar papel retorcido causará erro.

  • 1317

Nota

• Antes de carregar folhas cortadas, verifique se a parte interna da tampa interna ou da guia de saída frontal está suja. Se essas áreas estiverem sujas, recomendamos limpá-las antes.

  • Limpeza da Parte Interna da Tampa Superior
  • Limpeza da Parte Externa da Impressora

• Armazene o papel não usado no pacote original, longe de altas temperaturas, da umidade e da luz direta do sol.

• Assista ao filme

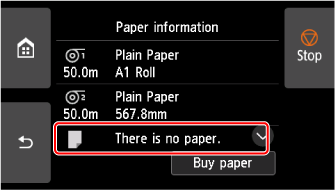

1. Selecione a área de exibição das configurações de papel na tela inicial.



   Nota

   • Se um trabalho de impressão foi recebido antecipadamente, siga as instruções na tela e selecione Coloque o papel. (Load paper).

2. Selecione a área Manual.



3. Selecione Coloque o papel. (Load paper).

   Nota

   • Se tiver sido avançado um papel que não será usado, uma mensagem será exibida solicitando que você o remova.

     Siga as instruções na tela para remover o papel e execute a operação novamente.

4. Abra a tampa superior.



5. Abra a tampa interna.



   Importante

   • Não toque em Escala linear (A), eixo de carro (B) nem em Estabilizador do tubo de tinta (C). Tocar nessas peças poderá danificá-las.

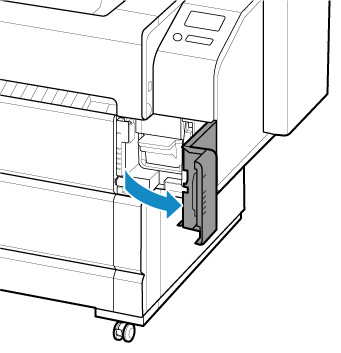

6. Abra a tampa de manutenção.



7. Levante a alavanca de liberação.



8. Coloque a folha cortada com o lado de impressão voltado para cima, insira a borda final da folha cortada entre o rolo pressor (A) e o retentor de papel (B).



   Quando a folha for inserida, ela se prenderá automaticamente à superfície da exposição.

   Importante

   • Mesmo se você colocar uma folha entre o rolo pressor e o retentor de papel, ela não se fixa na impressora. Se soltar a folha, ela poderá cair dentro da impressora. Não solte a folha até baixar a alavanca de liberação. Se a folha cair, acesse a impressora pela parte traseira e remova-a.

     • Remover uma Folha que Caiu dentro da Impressora

   • O papel curvado poderá raspar contra a cabeça de impressão. Se o papel estiver curvado, estique antes de carregá-lo.

   Nota

   • É possível ajustar a intensidade do vácuo segurando o papel contra a exposição quando a alavanca de liberação está levantada. Se for difícil carregar o papel, toque em Sucção na tela sensível ao toque e ajuste a intensidade do vácuo. É possível ajustar a intensidade do vácuo para 5 níveis.

   • A sucção fica ativa por aproximadamente 30 segundos durante o carregamento. Se você não conseguir concluir o carregamento de uma folha durante esse tempo, puxe a folha e reinsira-a para iniciar a sucção novamente.

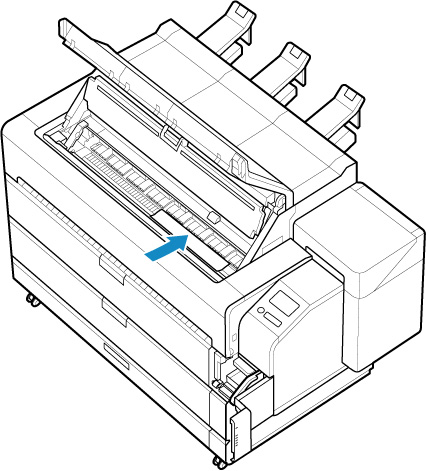

9. Coloque uma folha entre o rolo pressor e o retentor de papel até que a borda dianteira da folha alcance o rolo pressor.

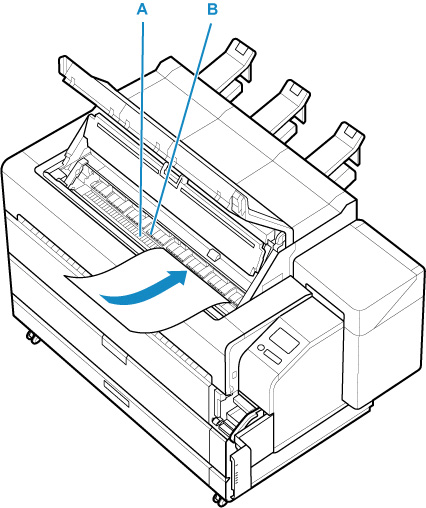

10. Insira a borda dianteira da folha colocada entre o rolo pressor (A) e o rolo (B).

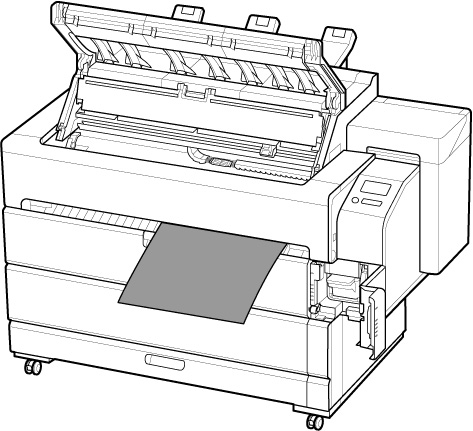

11. Envie a folha inserida para o lado da frente e puxe a borda dianteira da folha para fora da guia de saída frontal.



    Nota

    • A folha será colocada na guia de saída frontal.

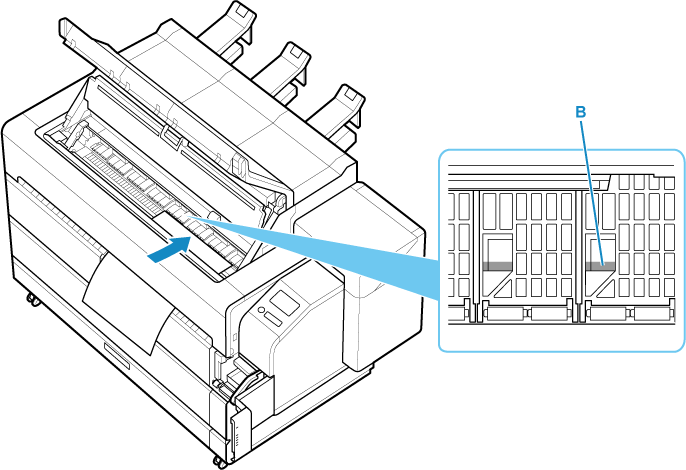

12. Ajuste a posição da folha ao inseri-la no retentor de papel.

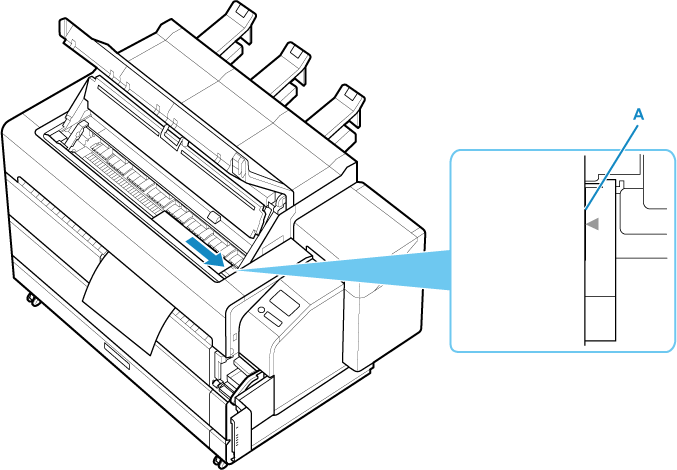

    1. Alinhe com a linha de alinhamento do papel (A) do lado direito.



    2. Alinhe a borda afastada da folha inserida com a linha de alinhamento do papel correspondente ao retentor de papel (B).



    Importante

    • Carregue a folha de maneira que fique paralela à linha de alinhamento do papel (A) direita. Carregar papel retorcido causará erro.

    Nota

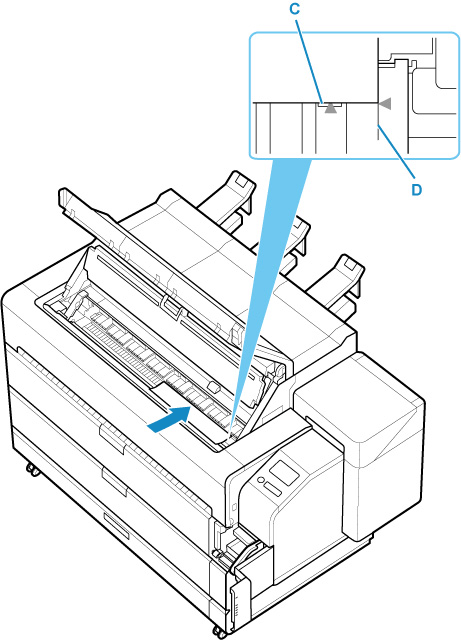

    • Também é possível alinhar a folha cortada com base em sua borda mais próxima. Nesse caso, carregue a folha cortada alinhando sua borda mais próxima com as marcas (C) da exposição e a borda direita com a linha de alinhamento do papel (D) do lado direito.



    • As folhas são mantidas no lugar por meio da sucção nos orifícios na exposição. Embora a sucção possa produzir um ruído quando o papel é carregado em algumas posições, isso não indica um problema.

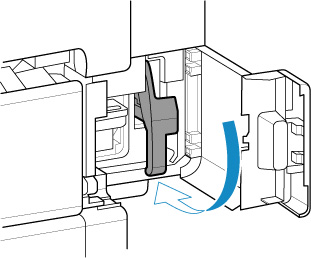

13. Abaixe a alavanca de liberação.

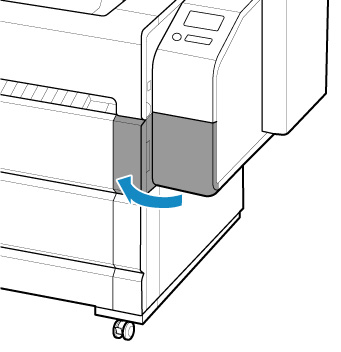

14. Feche a tampa de manutenção.



15. Feche a tampa interna.



16. Feche a tampa superior.



17. Fixar a cesta.

    A folha impressa é ejetada pela parte dianteira da impressora. Após carregar a folha, fixe a cesta antes de começar a imprimir.

    • Usando a Cesta na Parte dianteira da Impressora

    Nota

    • Se um trabalho de impressão foi recebido antecipadamente, siga a tela sensível ao toque para iniciar a impressão após carregar o papel.

18. Selecione o tipo de papel carregado e clique em OK.

    A alimentação de papel começará.

    Nota

    • Para mais detalhes sobre os tipos de mídia que podem ser selecionados, consulte "Lista de Info. de papel".

    • É recomendável guardar a cesta após concluir a impressão.
