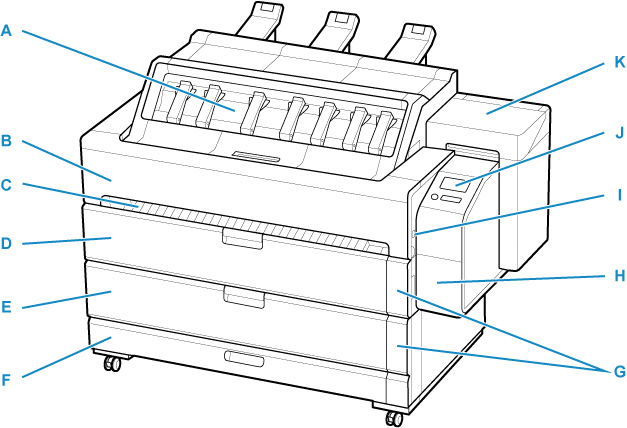

앞면

A: 상단 출력물 받침대

B: 운송 유닛 커버

이 커버를 열고 프린터 내부에서 걸린 용지를 제거합니다.

C: 앞면 출력 가이드

여기에서 앞면 출력으로 설정된 인쇄 문서가 출력됩니다.

D: 롤 용지 커버 1

상단 용지 공급 슬롯에 롤 용지를 로드하려면 이 커버를 엽니다.

E: 롤 용지 커버 2

하단 용지 공급 슬롯에 롤 용지를 로드하려면 이 커버를 엽니다.

F: 액세서리 서랍

프린터 설명서, 조립 공구 및 여분의 잉크 탱크를 보관합니다.

앞면에서 출력되는 문서를 위한 바스켓도 서랍에 보관되어 있습니다.

G: 롤 용지 표시등

각 롤에 로드된 롤 용지 상태를 표시합니다.

H: 유지 관리 카트리지 커버

이 커버를 열어 유지 관리 카트리지를 교체하고 릴리스 레버를 작동시킵니다.

I: USB 플래시 드라이브 포트

이 포트에 USB 플래시 드라이브를 삽입합니다.

J: 조작판

이 화면에서 프린터를 조작하거나 프린터 상태를 확인합니다.

K: 잉크 탱크 커버

잉크 탱크를 교체하려면 이 커버를 엽니다.

롤 용지 표시등

A: 급지 램프(블루)

B: 용지 잔량 램프(그린)

켜진 램프 수는 롤 용지 잔량을 나타냅니다.

참고

C: 알람 램프(오렌지)

잔량 경고가 발생했거나, 남아 있는 롤 용지가 없거나, 롤 홀더가 설정되지 않았음을 나타냅니다.
