Caricamento di fogli nella stampante

Importante

• Rimuovere i documenti stampati dal vassoio di consegna superiore.

  • Rimozione dei documenti stampati dal vassoio di consegna superiore

• La carta arricciata o ondulata può incepparsi. Se necessario, appiattirla, quindi ricaricarla.

• Caricare la carta mantenendola diritta. Il caricamento della carta in obliquo causerà un errore.

  • 1317

Nota

• Prima di caricare fogli singoli, verificare che la parte interna del coperchio interno o della guida di uscita anteriore non sia sporca. Se queste aree sono sporche, si consiglia di pulirle prima di eseguire qualsiasi operazione.

  • Pulizia dell'interno del coperchio superiore
  • Pulizia delle superfici esterne della stampante

• Conservare la carta inutilizzata nella confezione originale, al riparo da temperature elevate, umidità e luce diretta del sole.

• Guarda il filmato

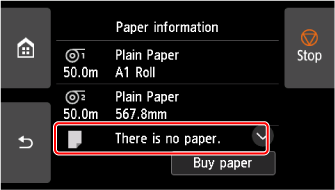

1. Selezionare l'area di visualizzazione delle impostazioni carta nella schermata Home.



   Nota

   • Se un lavoro di stampa viene ricevuto in anticipo, seguire le istruzioni visualizzate e selezionare Caricare la carta. (Load paper).

2. Selezionare l'area Manuale (Manual).



3. Selezionare Caricare la carta. (Load paper).

   Nota

   • Se è stata fatta avanzare della carta che non verrà utilizzata, viene visualizzato un messaggio che richiede di rimuoverla.

     Seguire le istruzioni sullo schermo per rimuovere la carta e ripetere l'operazione.

4. Aprire il coperchio superiore.



5. Aprire il coperchio interno.



   Importante

   • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Il contatto con questi elementi potrebbe danneggiarli.



6. Aprire il coperchio di manutenzione.



7. Sollevare la leva di rilascio.

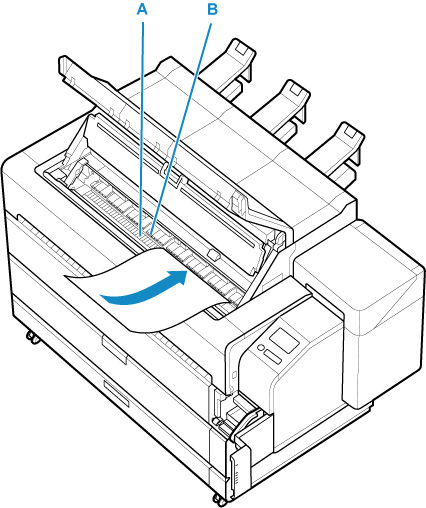

8. Posizionare il foglio singolo con il lato di stampa verso l'alto, inserire il bordo posteriore del foglio singolo tra il vassoio (A) e l'alloggiamento carta (B).



   Il foglio inserito aderisce automaticamente alla superficie del vassoio.

   Importante

   • Anche se si inserisce un foglio tra il vassoio e l'alloggiamento carta, non viene fissato alla stampante. Se si rilascia il foglio, potrebbe cadere all'interno della stampante. Non rilasciare il foglio se la leva di rilascio non è abbassata. Se il foglio cade, accedere alla parte posteriore della stampante e rimuoverlo.

     • Rimozione di fogli caduti nella stampante

   • La carta ondulata potrebbe sfregare contro la testina di stampa. Appiattire la carta ondulata prima di caricarla.

   Nota

   • È possibile regolare la potenza di vuoto che mantiene la carta contro il vassoio quando la leva di rilascio è sollevata. Se risulta difficile caricare la carta, toccare Aspirazione sul touchscreen e regolare la potenza di vuoto. La potenza di vuoto può essere regolata su 5 livelli.

   • L'aspirazione rimane attiva per circa 30 secondi durante il caricamento. Se non si riesce a terminare il caricamento di un foglio entro tale tempo, estrarre il foglio e reinserirlo per avviare nuovamente la trazione tramite aspirazione.

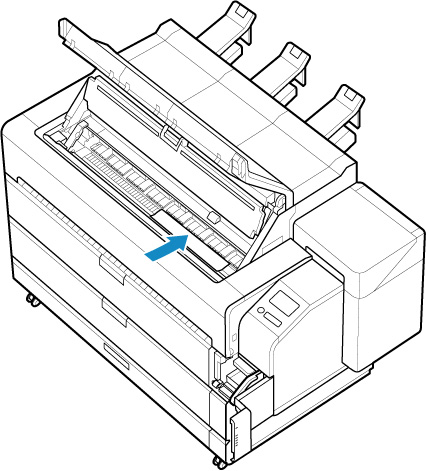

9. Inserire un foglio tra il vassoio e l'alloggiamento carta finché il bordo anteriore del foglio non raggiunge il vassoio.

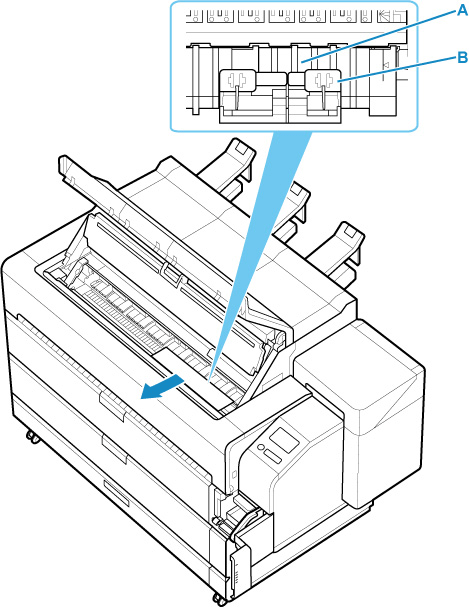

10. Inserire il bordo anteriore del foglio alimentato tra il vassoio (A) e il rullo (B).

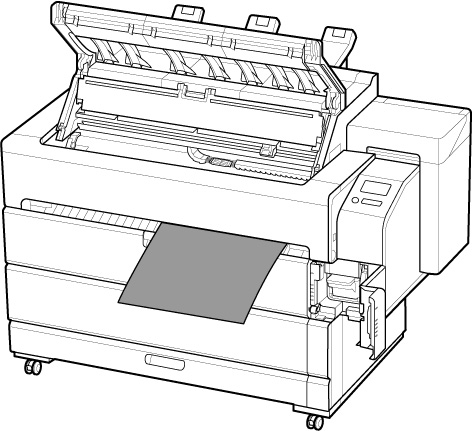

11. Spingere il foglio alimentato sul lato anteriore ed estrarre il bordo anteriore del foglio dalla guida di uscita anteriore.



    Nota

    • Il foglio resterà agganciato alla guida di uscita anteriore.

12. Regolare la posizione del foglio durante il suo inserimento nell'alloggiamento carta.

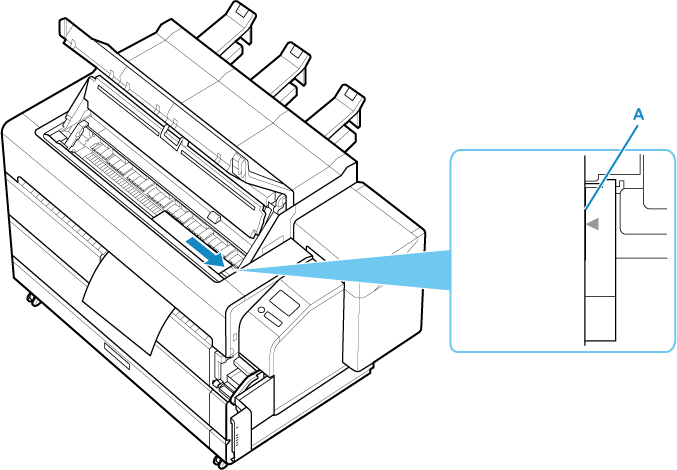

    1. Allineare il lato destro alla linea allineamento carta (A).

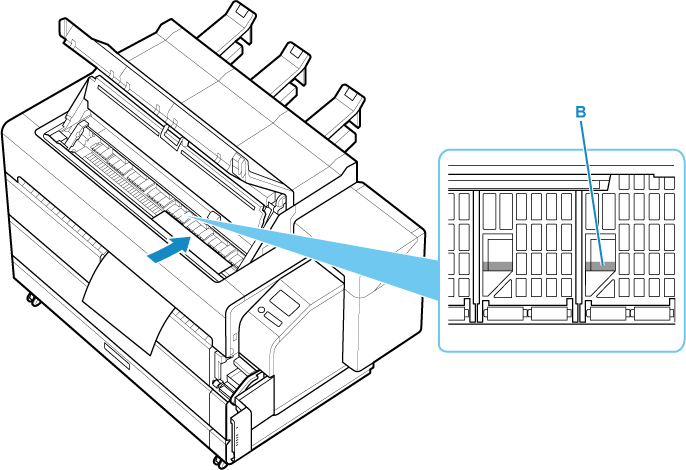

    2. Allineare il bordo più lontano del foglio inserito con la linea allineamento carta per l'alloggiamento carta (B).



    Importante

    • Caricare il foglio in modo che sia parallelo alla linea allineamento carta (A) sul lato destro. Il caricamento della carta in obliquo causerà un errore.

    Nota

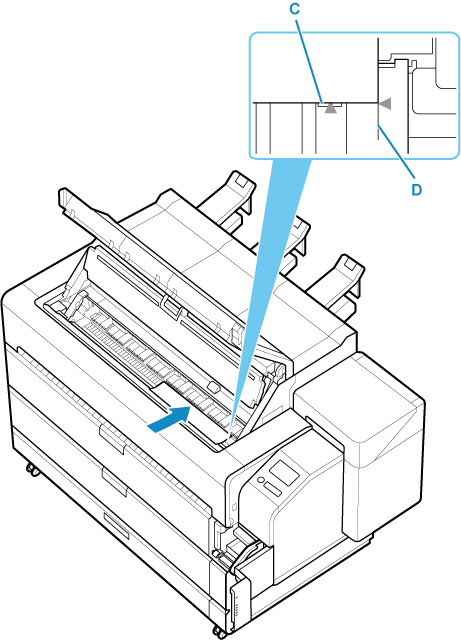

    • È inoltre possibile allineare il foglio singolo in base al suo bordo più vicino. In questo caso, caricare il foglio singolo allineando il suo bordo più vicino ai segni (C) sul vassoio e il bordo destro alla linea allineamento carta (D) sul lato destro.



    • La posizione dei fogli viene assicurata mediante l'aspirazione attraverso i fori presenti sul vassoio. L'eventuale rumore prodotto dall'aspirazione durante il caricamento della carta in alcune posizioni non è indice di problemi.

13. Abbassare la leva di rilascio.



14. Chiudere il coperchio di manutenzione.



15. Chiudere il coperchio interno.



16. Chiudere il coperchio superiore.



17. Fissare il raccoglitore.

    La carta stampata viene espulsa dalla parte anteriore della stampante. Dopo il caricamento del foglio, fissare il raccoglitore prima dell'avvio della stampa.

    • Utilizzo del raccoglitore sulla parte anteriore della stampante

    Nota

    • Se un lavoro di stampa viene ricevuto in anticipo, seguire il touchscreen per avviare la stampa dopo aver caricato la carta.

18. Selezionare il tipo di carta caricata, quindi selezionare OK.

    L'alimentazione della carta verrà avviata.

    Nota

    • Per i dettagli sui tipi di supporto selezionabili, vedere "Elenco informazioni carta".

    • Si consiglia di riporre il raccoglitore una volta ultimata la stampa.
