Panneau interne (intérieur)

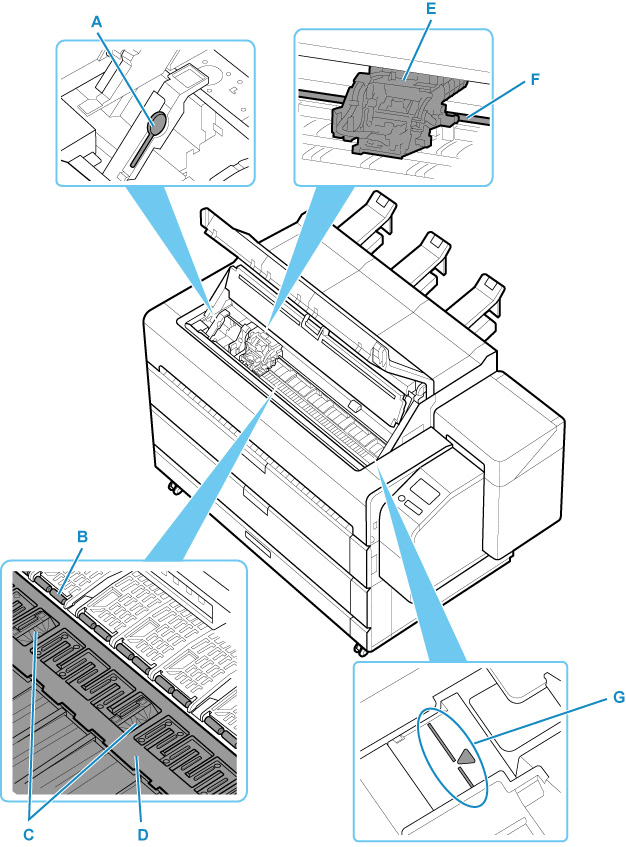

Illustration de l'intérieur du panneau interne
A: Brosse de nettoyage
Lors du nettoyage de l'intérieur du panneau interne, utilisez cette brosse pour enlever la poussière de papier du plateau.
B: Repose-papier
Important pour l'alimentation du papier. Ce dispositif de retenue maintient le papier au fur et à mesure de l'alimentation.
C: Retenues d'encre pour impression sans marge
Permet de récupérer l'encre qui coule hors des bords du papier pendant l'impression à bord perdu.
D: Plateau
La tête d'impression coulisse le long du plateau pendant l'impression. Les creux d'aspiration du plateau maintiennent le papier en place.
E: Chariot

Déplace la tête d'impression.

F: Rail du chariot
Le chariot coulisse le long de ce rail.
G: Ligne d'alignement du papier
Lors du chargement du papier, alignez-le avec cette ligne.
