Anpassen der Linienausrichtung

Wenn gedruckte Linien falsch ausgerichtet sind, verwenden Sie die Option Druckkopfwinkeleinstellung (Print head angle adjustment) zum Anpassen des Druckkopfwinkels. Bei der Druckkopfwinkeleinstellung (Print head angle adjustment) müssen Sie das gedruckte Testmuster prüfen und den Winkel mit dem Winkeleinstellhebel anpassen.

Passen Sie den Druckkopfwinkel immer nach einem Austausch des Druckkopfs an.

Wichtig

  • Da die Ausrichtungsergebnisse je nach Papiertyp unterschiedlich sind, verwenden Sie für die Ausrichtung den gleichen Papiertyp, den Sie auch für den Druck verwenden möchten.

  • Entfernen Sie alle gedruckten Dokumente aus dem oberen Ausgabefach, bevor Sie beginnen.

Papier, das vorbereitet werden muss

Bei Verwendung von Rollenpapier
Eine unbenutzte Rolle mit einer Mindestbreite von 254,0 mm (10,00 Zoll)
Bei Verwendung von Einzelblättern
Ein Einzelblatt unbenutzten Papiers mit dem Mindestformat A4/Letter

Führen Sie die Einstellung wie folgt durch.

  1. Legen Sie das zu bedruckende Papier ein.

    Wichtig

    • Achten Sie stets darauf, dass das eingelegte Papier mit dem im Drucker angegebenen Papiertyp übereinstimmt. Die Justierung kann erst fehlerfrei abgeschlossen werden, wenn das eingelegte Papier den Einstellungen entspricht.

  2. Anbringen des Korbs.

  3. Wählen Sie auf dem HOME-Bildschirm Wartung (Maintenance) aus.

  4. Wählen Sie Druckkopfwinkeleinstellung (Print head angle adjustment) aus.

    Eine Bestätigungsmeldung wird angezeigt.

  5. Wählen Sie Ja (Yes) aus.

    Der Schlitten bewegt sich, und die Anweisungen für die Druckkopfwinkeleinstellung werden auf dem Touchscreen angezeigt.

    Wichtig

    • Öffnen oder schließen Sie die Abdeckung erst, wenn die Anweisung angezeigt wird.

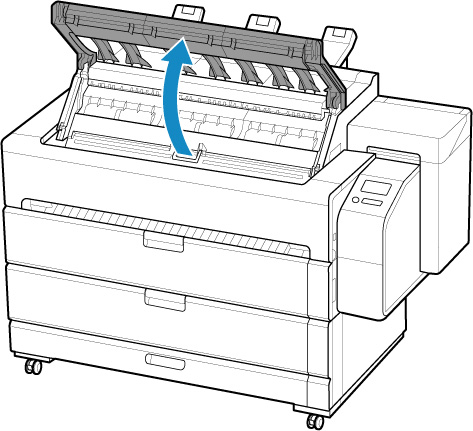

  6. Öffnen Sie die obere Abdeckung.

  7. Öffnen Sie die Innenabdeckung.

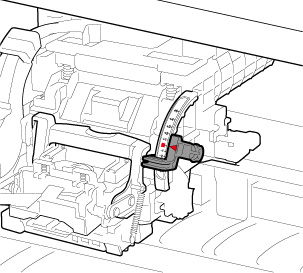

  8. Richten Sie den Winkeleinstellhebel am roten Quadrat aus.

    Wichtig

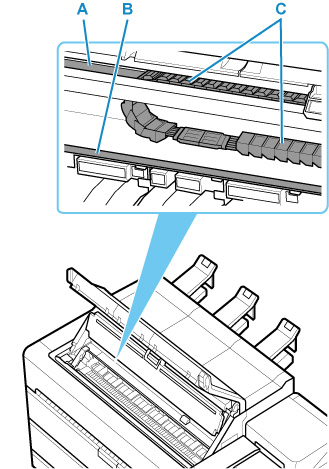

    • Berühren Sie niemals die Lineare Skala (A), die Schlittenschiene (B) oder den Tintenschlauch-Stabilisator (C). Berühren dieser Komponenten kann zu einer Fehlfunktion führen.

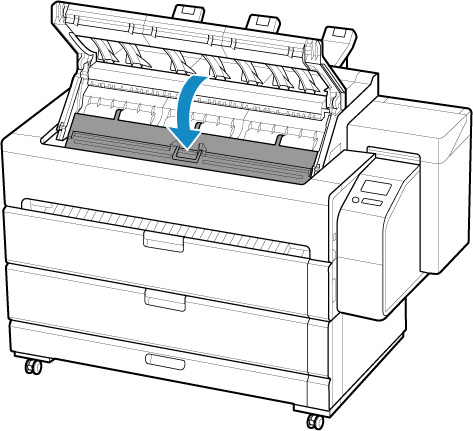

  9. Schließen Sie die Innenabdeckung.

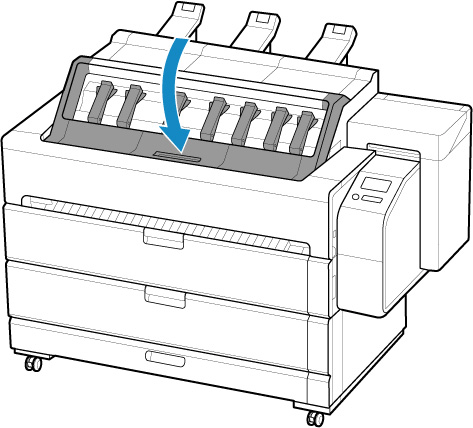

  10. Schließen Sie die obere Abdeckung.

    Für die Ausrichtung wird ein Testmuster gedruckt.

    Das Druckergebnis wird vorne am Drucker ausgegeben.

  11. Untersuchen Sie das Testmuster, um die Anpassung vorzunehmen. Bestimmen Sie die geradeste Zusammenstellung von Linien.

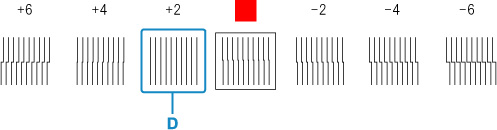

    Beispiel 1: Wählen Sie "+2" in Muster (D).

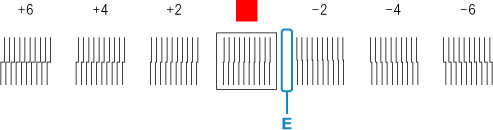

    Beispiel 2: Bewegen Sie den Winkeleinstellhebel an eine Position zwischen den Zahlen (oder zwischen der Zahl und dem Quadrat (E)) der beiden Zusammenstellungen von Linien mit den geringsten Ausrichtungsfehlern. Wählen Sie in diesem Fall -1.

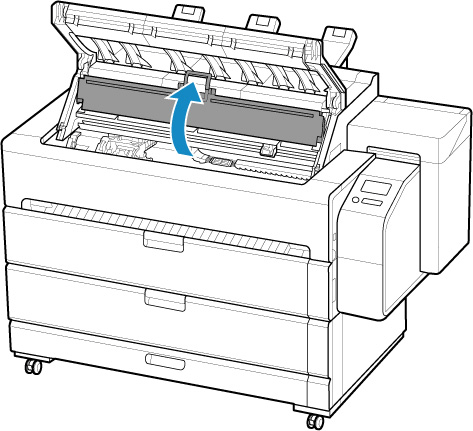

  12. Öffnen Sie die obere Abdeckung und die Innenabdeckung.

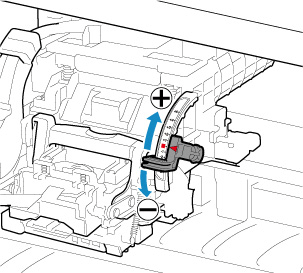

  13. Stellen Sie den Winkeleinstellhebel so ein, dass er der Zahl (oder dem Quadrat) der unter Schritt 11 überprüften geradesten Linien entspricht.

  14. Schließen Sie die Innenabdeckung und die obere Abdeckung.

    Der Druckkopf ist nun gerade, und die Justierung ist abgeschlossen.

Hinweis

  • Wenn das Problem, beispielsweise falsch ausgerichtete Linien oder Farbunebenheiten, nach der Einstellung weiterhin besteht, führen Sie Druckkopfwinkeleinstellung (Print head angle adjustment) aus und bewegen Sie den Winkeleinstellhebel vor oder hinter die zuletzt eingestellte Position. Nach Abschluss führen Sie Druckkopfausrichtung (Print Head Alignment) erneut durch.
