Ajustar o desalinhamento da linha

Se linhas impressas estão desalinhadas, execute Ajuste do âng da cabeça de impr (Print head angle adjustment) para ajustar o ângulo da cabeça de impressão. Ajuste do âng da cabeça de impr (Print head angle adjustment) exige que você examine um padrão de teste impresso e ajuste o ângulo usando a alavanca de ajuste de ângulo.

Sempre ajuste o ângulo da cabeça de impressão após substituir a cabeça de impressão.

Importante

• Como os resultados do ajuste variam dependendo do tipo de papel usado para o ajuste, use o mesmo tipo de papel que usará para impressão.
• Remova qualquer documento impresso da bandeja de saída superior antes de iniciar.
• Removendo Documentos Impressos da Bandeja de Saída Superior

Papel a ser Preparado

Ao utilizar rolos

Um rolo não utilizado com largura mínima de 254,0 mm (10,00 polegadas) de largura

Ao utilizar folhas

Uma folha de papel não usado com tamanho mínimo A4/Carta

Execute o ajuste como a seguir.

1. Coloque o papel.

   • Carregando rolos na impressora
   • Carregando Folhas na Impressora

   Importante

   • Certifique-se sempre de que o papel carregado corresponda ao tipo de papel especificado na impressora. O ajuste não pode ser concluído corretamente a menos que o papel carregado corresponda às configurações.

2. Fixar a cesta.

   • Usando a Cesta na Parte dianteira da Impressora

3. Toque em Manutenção (Maintenance) na tela INÍCIO.

   • Composição de menu da tela Início

   A tela Manutenção (Maintenance) é exibida.

4. Toque em Ajuste do âng da cabeça de impr (Print head angle adjustment).

   Uma mensagem de confirmação é exibida.

5. Toque em Sim (Yes).

   Os movimentos do carro e as instruções para o procedimento de ajuste do ângulo da cabeça de impressão aparecem na tela sensível ao toque.

   Importante

   • Não abra ou feche a tampa até que a instrução seja exibida.

6. Abra a tampa superior.

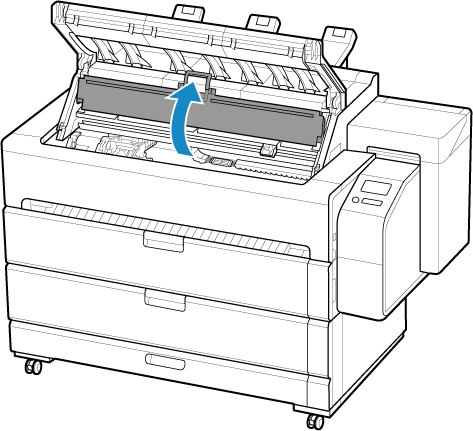

7. Abra a tampa interna.

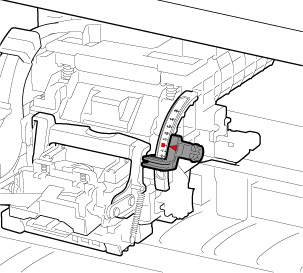

8. Alinhe a alavanca de ajuste de ângulo com o quadrado vermelho.



   Importante

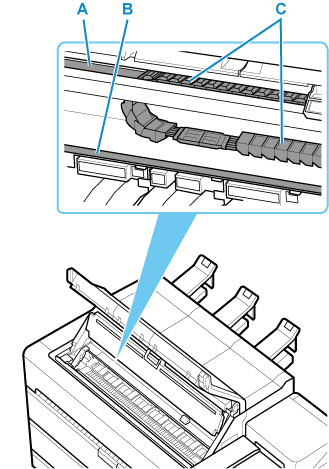

   • Não toque na escala linear (A), no eixo de carro (B) ou no estabilizador da válvula de tinta (C). Isso pode resultar em funcionamento inapropriado.



9. Feche a tampa interna.



10. Feche a tampa superior.



    Um padrão de teste é impresso para ajuste.

    O resultado da impressão é ejetado pela parte dianteira.

11. Examine o padrão de teste para ajuste. Determine o conjunto de linhas mais reto.

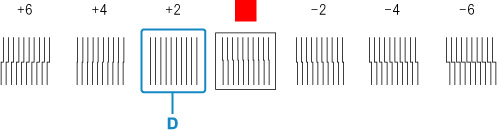

    Exemplo 1: Selecione "+2" no padrão (D).

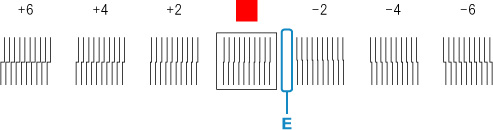

    Exemplo 2: Mova a alavanca de ajuste de ângulo para uma posição entre os números ou entre o número e o quadrado (E) dos dois conjuntos de linhas menos desalinhados. Nesse caso, selecione -1.

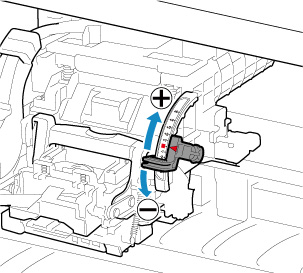

12. Abra a tampa superior e a tampa interna e mova a alavanca de ajuste de ângulo para corresponder ao número (ou quadrado) do conjunto de linhas mais reto.



13. Feche a tampa interna e a tampa superior.

    A cabeça de impressão agora está reta, e o ajuste foi concluído.

Nota

• Se o problema, como linhas desalinhadas ou falta de uniformidade das cores, não for resolvido após o ajuste, execute o Ajuste do âng da cabeça de impr (Print head angle adjustment) e mova a alavanca de ajuste de ângulo na frente ou atrás da última posição. Quando terminar, execute Alinhamento cabeça impressão (Print Head Alignment) novamente.
