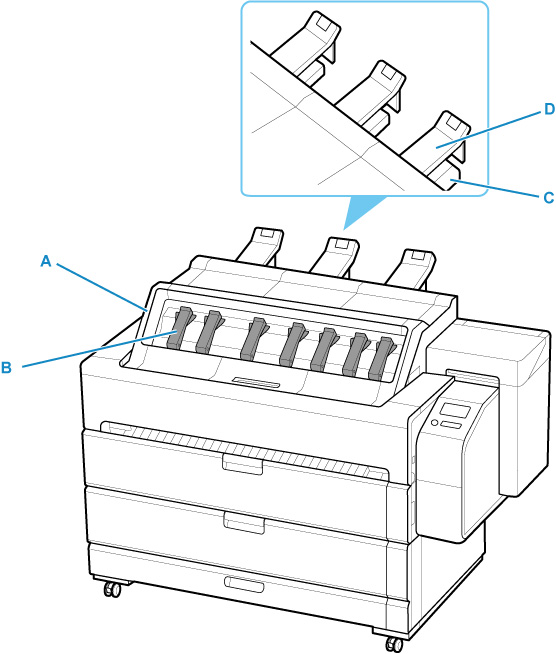

Bac de réception supérieur

(A) Capot supérieur

Ouvrez ce capot pour retirer les documents imprimés. De plus, en ouvrant le panneau interne, vous pouvez fixer la tête d'impression, charger du papier et retirer le papier coincé à l'intérieur de l'imprimante.

• Capot supérieur intérieur

(B) Bras de guidage

Permet d'empiler les documents imprimés sur le bac de sortie papier afin d'éviter les bourrages papier. Soulevez le bras de guidage pour retirer les documents imprimés sans avoir à ouvrir le capot supérieur.

• Retrait des documents imprimés du bac de sortie supérieur

(C) Support de sortie papier

Reçoit les longs documents imprimés pour éviter qu'ils ne tombent.

(D) Guide d'éjection supérieur

Lorsque vous manipulez le document imprimé avec des types de papier facilement gondolés, maintenez-le de manière à ce qu'il ne se gondole pas.

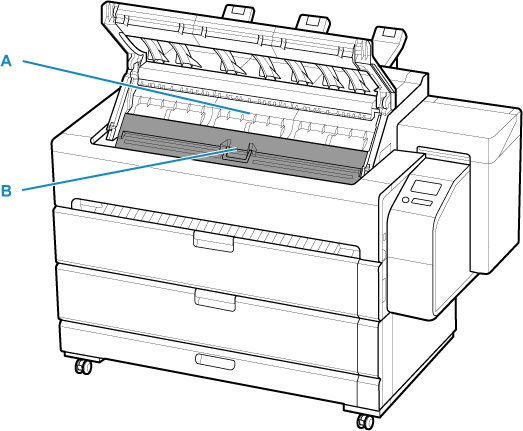

Capot supérieur intérieur

(A) Bac de sortie papier

Les documents imprimés en haut de l'imprimante sont empilés ici.

(B) Panneau interne

Tirez sur la poignée pour ouvrir le capot et fixer la tête d'impression, charger le papier et retirer le papier coincé à l'intérieur de l'imprimante. Lorsque le capot est fermé, il fait partie du bac de sortie papier.

• Panneau interne (intérieur)
