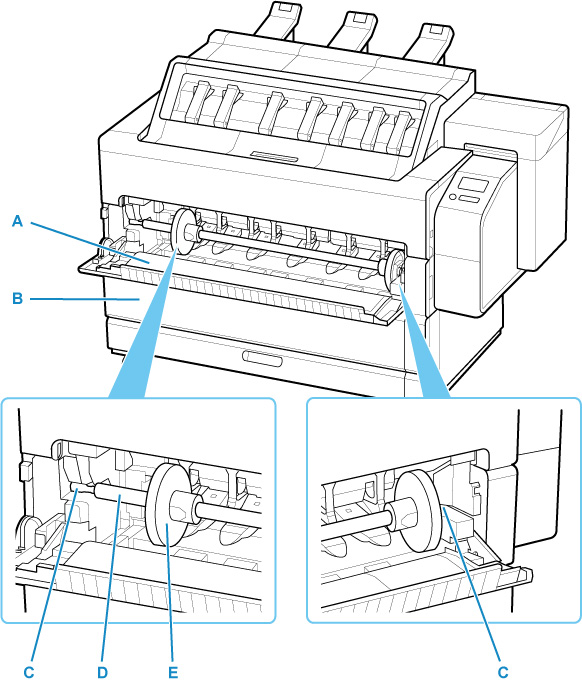

Capot du rouleau (intérieur)
La fente d'alimentation supérieure et la fente d'alimentation inférieure ont la même structure. Dans ce manuel, les illustrations sur la partie supérieure sont utilisées.
- (A) Capot du rouleau 1
- Lorsqu'il est ouvert, le capot peut être utilisé comme support pour le support du rouleau en cours de chargement.
- (B) Capot du rouleau 2
- Lorsqu'il est ouvert, le capot peut être utilisé comme support pour le support du rouleau en cours de chargement.
- (C) Fente du support du rouleau
- Faites glisser le Support du rouleau dans cette rainure de guidage.
- (D) Support du rouleau
- Chargez le rouleau sur ce support.
- (E) Butoir du rouleau
- Fixez le rouleau sur le Support du rouleau avec cette pièce.
