Reinigen der Innenseite der oberen Abdeckung

Reinigen Sie die obere Abdeckung einmal pro Monat von innen, um eine optimale Druckqualität sicherzustellen und Problemen vorzubeugen.

Reinigen Sie die obere Abdeckung auch in folgenden Fällen von innen, um einen optimalen Betrieb des Geräts sicherzustellen.

• Wenn die Druckfläche oder die Rückseite des bedruckten Papiers nach dem Drucken schmutzig ist
• Wenn das Rollenpapier leer ist
• Nach dem randlosen Druck
• Nach dem Druck auf kleinformatigem Papier
• Nach dem Druck auf Papier, bei dem eine große Menge Schnittabfall entsteht
• Nach dem Wechsel des Rollenpapiers
• Nach dem Druck auf Papier, das eine große Menge Papierstaub erzeugt
• Nach dem Druck auf haftendem Papier

Wichtig

• Wenn die Walze an der Innenseite der oberen Abdeckung schmutzig wird, kann die Unterseite des Papiers verschmutzen. Wir empfehlen, die Walze nach dem randlosen Druck oder nach Drucken auf kleinformatigem Papier zu reinigen.
• Druck auf haftendem Papier hinterlässt eventuell Klebstoff auf der Auflage, derPapierhaltevorrichtung oder anderen Teilen. Wir empfehlen Ihnen, die Innenseite der oberen Abdeckung nach dem Druck zu reinigen, um einen Papierstau zu vermeiden.

• Entfernen Sie alle gedruckten Dokumente aus dem oberen Ausgabefach, bevor Sie beginnen.

  • Entfernen gedruckter Dokumente aus dem oberen Ausgabefach
• Die Reinigung kann nicht erfolgen, wenn sich Papier im zu reinigenden Bereich befindet. Nehmen Sie das Papier heraus.

1. Tippen Sie im HOME-Bildschirm auf Wartung (Maintenance).

   • Aufbau des HOME-Bildschirmmenüs

   Der Bildschirm Wartung (Maintenance) wird angezeigt.

2. Tippen Sie auf Walzenreinigung (Platen cleaning).

   Eine Bestätigungsmeldung wird angezeigt.

3. Tippen Sie auf Ja (Yes).

   Der Schlitten bewegt sich. Wenn er anhält, werden auf dem Touchscreen Anweisungen angezeigt.

   Wichtig

   • Öffnen oder schließen Sie die Abdeckung erst, wenn die Anweisung angezeigt wird.

4. Öffnen Sie die obere Abdeckung.

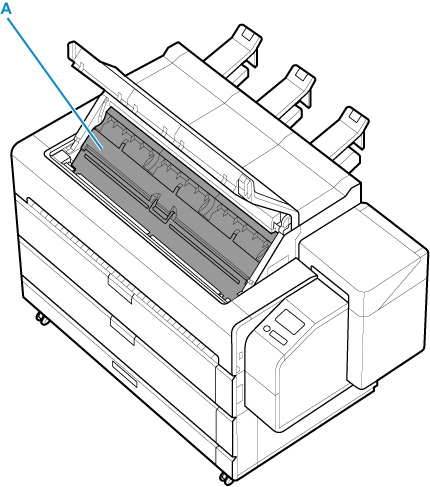

5. Reinigen Sie das Papierausgabefach (A) unter der oberen Abdeckung mit einem vollständig ausgewrungenen feuchten Tuch.



   Warnung

   • Verwenden Sie niemals entflammbare Lösungsmittel wie Alkohol, Benzol oder Verdünner. Wenn diese Substanzen an elektrische Komponenten im Drucker gelangen, kann dies einen Brand oder Elektroschock verursachen.

   Wichtig

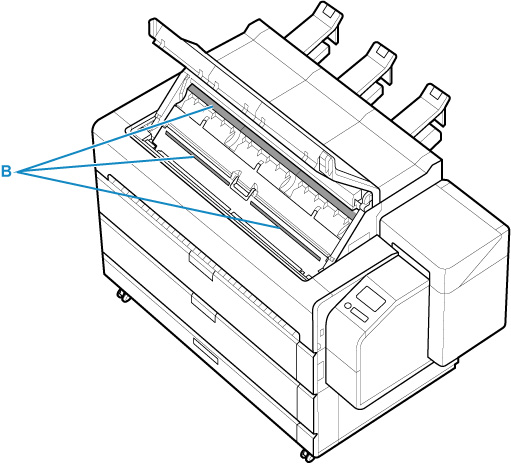

   • Wischen Sie in Richtung der Borsten, um Schmutz vom Pinselteil (B) des Papierausgabefachs zu entfernen. Wenn die Pinselborsten nicht richtig ausgerichtet sind, kann dies die Papierausgabe beeinträchtigen.


   • Verwenden Sie zum Reinigen keine Papiertücher, Stoffe mit rauer Struktur oder ähnliche Materialien, die die Oberfläche verkratzen könnten.

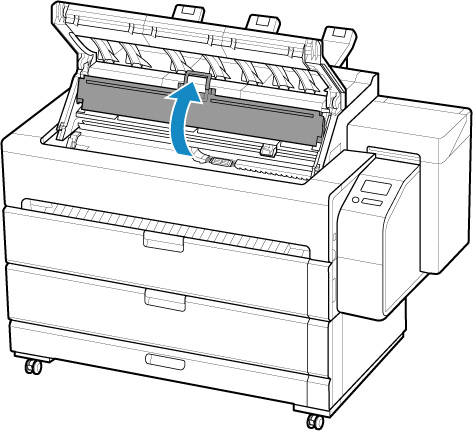

6. Öffnen Sie die Innenabdeckung.

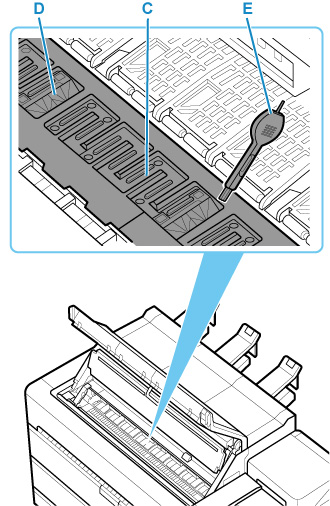

7. Wenn sich Papierstaub in den Vakuumlöchern (C) auf der Walze oder in den Auffangnuten der Tinte beim randlosen Druck (D) angesammelt hat, nutzen Sie den im Lieferumfang des Druckers enthaltenen Reinigungspinsel (E), um den Staub zu entfernen.



   Wichtig

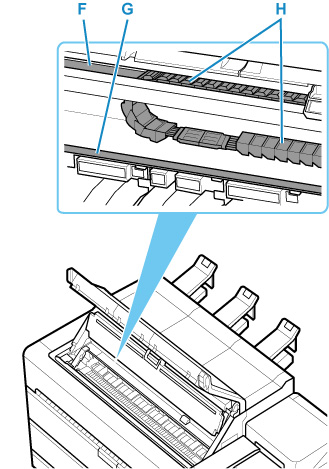

   • Berühren Sie niemals die Lineare Skala (F), die Schlittenschiene (G) oder den Tintenschlauchstabilisator (H). Berühren dieser Komponenten kann zu einer Fehlfunktion führen.



   Hinweis

   • Wenn der Reinigungspinsel schmutzig ist, spülen Sie ihn mit Wasser ab.

8. Reinigen Sie die Innenseite der Innenabdeckung mit einem vollständig ausgewrungenen feuchten Tuch.

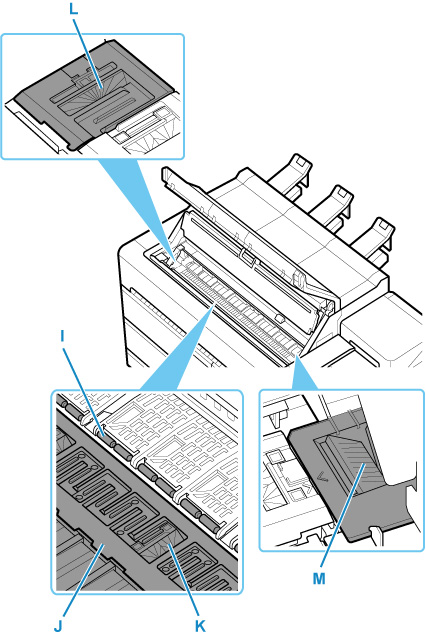

   Wischen Sie alle Tintenreste und Papierstaub (Schnipsel vom Schneiden) auf der Papierhaltevorrichtung (I), der gesamten Walze (J), den Auffangnuten der Tinte beim randlosen Druck (K), bei den linken und rechten Tintenausgangslöchern (L, M) usw. ab.



   Warnung

   • Verwenden Sie niemals entflammbare Lösungsmittel wie Alkohol, Benzol oder Verdünner. Wenn diese Substanzen an elektrische Komponenten im Drucker gelangen, kann dies einen Brand oder Elektroschock verursachen.

   Wichtig

   • Verwenden Sie ein feuchtes Tuch, um den Schmutz von der Innenseite der Innenabdeckung zu entfernen. Dies kann eine statische Aufladung verursachen, die möglicherweise Staub anzieht und die Druckqualität beeinträchtigt.
   • Verwenden Sie zum Reinigen keine Papiertücher, Stoffe mit rauer Struktur oder ähnliche Materialien, die die Oberfläche verkratzen könnten.

9. Schließen Sie die Innenabdeckung.



10. Schließen Sie die obere Abdeckung.
