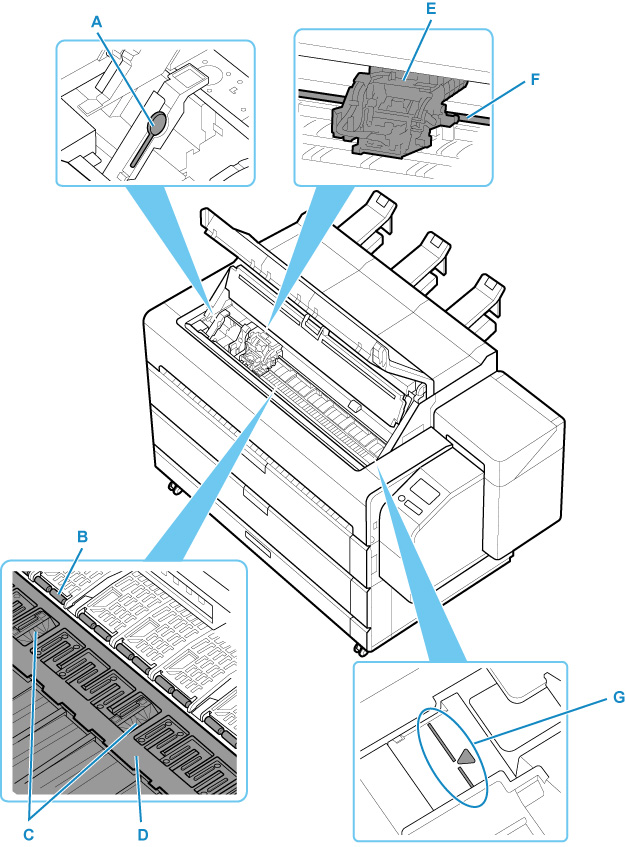

Innenabdeckung (innen)

(A) Reinigungspinsel

Verwenden Sie diesen Pinsel, wenn Sie innerhalb der Innenabdeckung reinigen, um Papierstaub von der Walze zu entfernen.

(B) Papierhaltevorrichtung

Erfüllt bei der Zufuhr des Papiers eine wichtige Aufgabe. Diese Haltevorrichtung hält das Papier während der Zufuhr.

(C) Auffangnuten der Tinte beim randlosen Druck

Dienen beim randlosen Druck zum Auffangen der Tinte außerhalb des Papierrands.

(D) Walze

Der Druckkopf bewegt sich während des Drucks über die Walze. Vakuumlöcher auf der Walze halten das Papier in Position.

(E) Schlitten

Bewegt den Druckkopf. Spielt beim Drucken eine wichtige Rolle.

• Schlitten

(F) Schlittenschiene

Der Schlitten bewegt sich entlang dieser Schiene.

(G) Medienführung

Richten Sie Papier anhand dieser Linie beim Einlegen aus.
