堆叠器
在打印机中可以使用以下堆叠器。
- TX-4300/TX-5430：堆叠器SS-41
-
TX-3300/TX-5330：堆叠器SS-31
重要事项
-
移动堆叠器时，请务必将锁定脚轮的锁设置到OFF位置以解除锁定。
如果在锁定脚轮处于锁定状态时进行移动，地板可能会被刮擦。

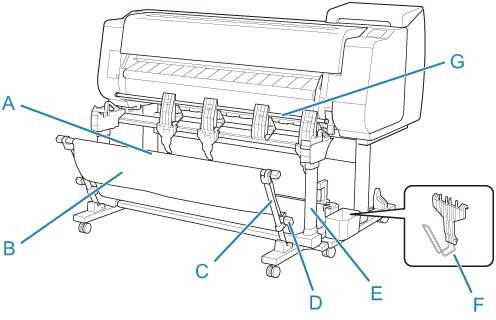

堆叠器部件
- A: 杆(固定)
- 前后移动卷纸以切换堆叠器的位置。
- B: 篮子
- 接住排出的文档的布制托盘。
- C: 臂
-
使用处于位置1的堆叠器时，将杆(可调整)安装到臂的下部。
- D: 杆(可调整)
- 将杆(可调整)移动到臂的下部或支架的上部，来更改堆叠器的位置。
- E: 支架
-
堆叠器的安装支架。 带有脚轮，便于移动打印机。
使用处于位置2、位置3或位置4的堆叠器时，将杆(可调整)安装到支架的上部。
- F: 纸张止动器
-
将堆叠器以位置3使用时，将纸张止动器连接到挡板右侧第二部分的下部。
不使用的纸张止动器时，将其存放到支架的附件盒中。
- G: 挡板
- 通过水平或垂直装入挡板来更改堆叠器的位置。
