打印机支架

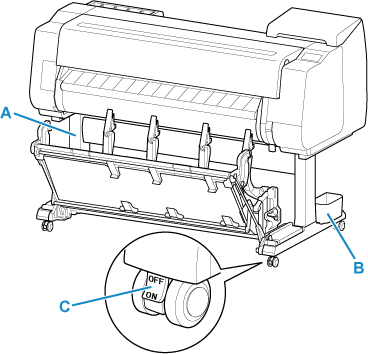

支架部件

A: 支架单元

打印机的安装支架。 带有脚轮，便于移动打印机。

B: 附件盒

储存打印机的附件。

C: 锁定脚轮

可以牢固地锁定脚轮。 在移动打印机时，请务必解锁4个脚轮。 如果在锁定脚轮处于锁定状态时进行移动，地板可能会被刮擦。

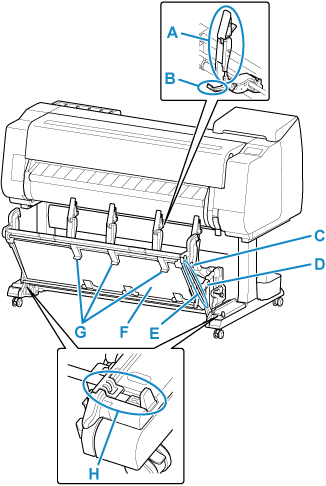

篮子部件

TX-4300/TX-5430：篮子BU-09

TX-3300/TX-5330：篮子BU-08

A: 纸张导片

将输出的打印文档移动到篮子中。

B: 转换止动器

在伸出位置A使用篮子时，根据纸张尺寸延伸。

C: 支撑杆

更改篮子的位置时，请更改支撑杆的位置。

D: 篮子释放杆

篮子放置在伸出位置B时向前拉动此杆，放下篮子。

E: 篮子臂

可以水平放置篮子进行收纳。

F: 篮子布

接住排出的打印文档。

G: 篮子排纸导板

在伸出位置B使用篮子时，此导板用来承托输出的纸张。

H: 篮子锁定杆

将篮子臂移到一侧，即可限制篮子臂的移动。

注释

• 有关如何使用篮子的详细资料，请参见“使用打印机支架上的篮子”和“收回打印机支架上的篮子”。
