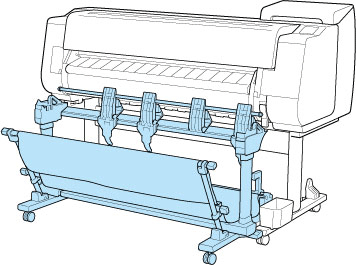

堆叠器

• TX-4200/TX-5420：堆叠器SS-41

• TX-3200/TX-5320：堆叠器SS-31

• TX-2200/TX-5220：堆叠器SS-21

重要事项

• 移动堆叠器时，请务必将锁定脚轮的锁设置到OFF位置以解除锁定。

  如果在锁定脚轮处于锁定状态时进行移动，地板可能会被刮擦。

注释

• 根据您的地区，这些配件可作为标准配件随附，也可作为选购件。

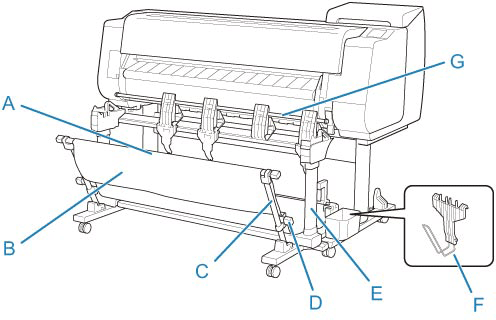

堆叠器部件

A: 杆(固定)

前后移动卷纸以切换堆叠器的位置。

B: 篮子

接住排出的文档的布制托盘。

C: 臂

使用处于位置1的堆叠器时，将杆(可调整)安装到臂的下部。

• 堆叠器设置示例

D: 杆(可调整)

将杆(可调整)移动到臂的下部或支架的上部，来更改堆叠器的位置。

E: 支架

堆叠器的安装支架。 带有脚轮，便于移动打印机。

使用处于位置2、位置3或位置4的堆叠器时，将杆(可调整)安装到支架的上部。

• 堆叠器设置示例

F: 纸张止动器

将堆叠器以位置3使用时，将纸张止动器连接到挡板右侧第二部分的下部。

不使用的纸张止动器时，将其存放到支架的附件盒中。

G: 挡板

通过水平或垂直装入挡板来更改堆叠器的位置。
