Блок рулона

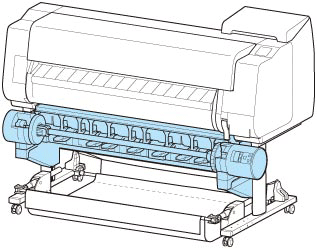

Блок рулона можно использовать как устройство подачи для размещения дополнительного рулона, чтобы загрузить в принтер два рулона, а также как устройство приема, которое автоматически принимает отпечатанную рулонную бумагу. Используйте эти две функции в зависимости от обстоятельств.
Этот принтер можно использовать с описанным ниже блоком рулона.
- TX-4200 / TX-5420 : Блок рулона RU-42
- TX-3200 / TX-5320 : Блок рулона RU-32
- TX-2200 / TX-5220 : Блок рулона RU-22

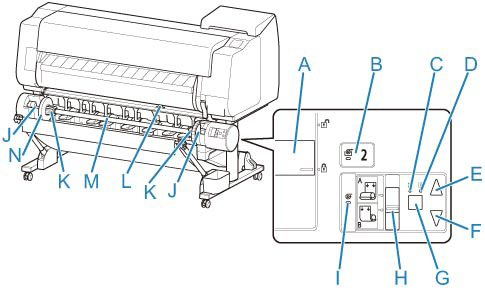

Части блока рулона
- A: Переключатель Фиксатор держателя рулона
- Блокирует и высвобождает держатель рулона, загруженный в блок рулона.
- B: Индикатор Режим подачи
- Загорается при выборе режима подачи на блоке рулона.
- C: Индикатор Автоматический прием
- Загорается при приеме бумаги.
- D: Индикатор Пауза
- Загорается, когда наматывание бумаги приостановлено.
- E: Кнопка Прием
- Вы можете поворачивать блок рулона по желанию, когда наматывание бумаги не выполняется. Если установить направление вращения внутрь, блок сматывает бумагу; если установить вращение наружу, блок разматывает бумагу.
- F: Кнопка Смотка
- Вы можете поворачивать блок рулона по желанию, когда наматывание бумаги не выполняется. Если установить направление вращения внутрь, блок разматывает бумагу; если установить вращение наружу, блок сматывает бумагу.
- G: Кнопка Автоматический прием/пауза
- Приостановка и возобновление приема бумаги.
- H: Переключатель Переключатель наматывания внутрь/наружу
- Изменение направления вращения (внутрь или наружу).
- I: Индикатор Режим приема
- Загорается при выборе режима приема на блоке рулона.
- J: Отверстие держателя рулона
- Вставьте держатель рулона в направляющие пазы.
- K: Стержневая насадка для 3-дюймовой бумаги
- Прикрепляется к держателю рулона при использовании рулона с 3-дюймовой стержневой насадкой.
- L: Переключатель заслонки для подачи
- Измените положение заслонки для подачи в зависимости от режима блока рулона.
- M: Держатель рулона
-
Загружайте рулон на этот держатель.
- N: Ограничитель держателя
- Этот компонент фиксирует рулон бумаги на держателе рулона.
