롤 용지 유닛

롤 용지 유닛은 추가 롤 용지를 수용 가능하여 프린터에 총 두 개의 롤 용지를 공급할 수 있는 공급 장치의 기능과 인쇄된 롤 용지를 자동으로 감는 감기 장치의 기능을 수행합니다. 상황에 따라 이러한 두 가지 기능 사이에서 전환합니다.

이 프린터에서 다음과 같은 롤 용지 유닛을 사용할 수 있습니다.

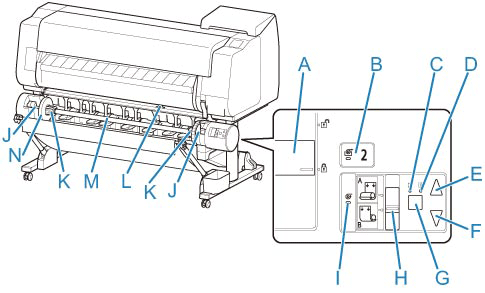

롤 용지 유닛의 각 부분

A: 롤 홀더 잠금(Roll Holder Lock) 스위치

롤 용지 유닛에 로드된 롤 홀더를 잠그거나 해제합니다.

B: 공급 모드(Feed Mode) 램프

롤 용지 유닛에서 공급 모드를 선택한 경우에 켜집니다.

C: 자동 감기(Auto Take-up) 램프

용지 감기 중인 경우에 켜집니다.

D: 일시 중지(Pause) 램프

용지 감기가 일시 중지된 경우에 켜집니다.

E: 감기(Take-up) 버튼

감기가 진행 중이지 않을 때 롤 용지 유닛을 원하는 양만큼 회전할 수 있습니다. 감기 방향이 안쪽으로 설정되어 있으면 용지가 감기고 바깥쪽으로 설정되어 있으면 용지가 되감깁니다.

F: 되감기(Rewind) 버튼

감기가 진행 중이지 않을 때 롤 용지 유닛을 원하는 양만큼 회전할 수 있습니다. 감기 방향이 안쪽으로 설정되어 있으면 용지가 되감기고 바깥쪽으로 설정되어 있으면 용지가 감깁니다.

G: 자동 감기/일시 중지(Auto Take-up/Pause) 버튼

용지 감기를 일시 중지 및 다시 시작합니다.

H: 안쪽으로/바깥쪽으로 감기 전환(Inward/Outward Winding Changeover) 스위치

용지가 감길 때(안쪽으로 감기 및 바깥쪽으로 감기) 감기 방향을 변경합니다.

I: 감기 모드(Take-up Mode) 램프

롤 용지 유닛에서 감기 모드를 선택한 경우에 켜집니다.

J: 롤 용지 홀더 슬롯

롤 홀더를 해당 가이드 홈으로 밉니다.

K: 3in 용지 장착 보조구

3in 지관의 롤 용지를 사용하는 경우 이를 롤 홀더에 장착합니다.

L: 용지 공급 플랩 스위치

롤 용지 유닛 모드에 따라 용지 공급 플랩 위치를 변경합니다.

M: 롤 홀더

이 홀더에 롤 용지를 로드합니다.

N: 홀더 스토퍼

이 부품을 사용하여 롤 용지를 롤 홀더에 고정합니다.
