Configuraciones del apilador de ejemplo

El apilador se utiliza cambiando la posición en función del tamaño de papel de los materiales impresos.

Importante

  • En función de los tipos de papel, no es posible apilar en la Posición 2, la Posición 3 o la Posición 4. En este caso, utilice la Posición 1.

  • En función del modelo de impresora, puede que el tamaño de papel no sea compatible.

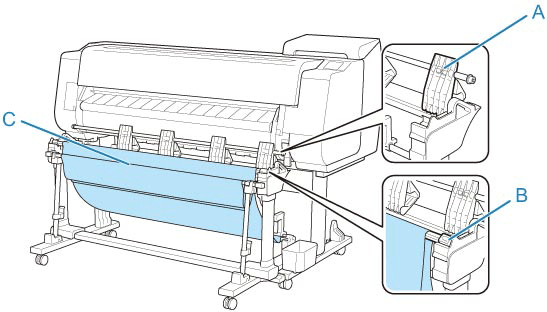

Almacenamiento de materiales impresos (Posición 1)

Tire de la varilla (fija) (C) hacia usted. Introduzca la varilla (ajustable) en la muesca (B) de la parte inferior del brazo y, a continuación, coloque el juego de pestañas (A) en posición vertical de modo que la configuración del apilador sea la Posición 1.

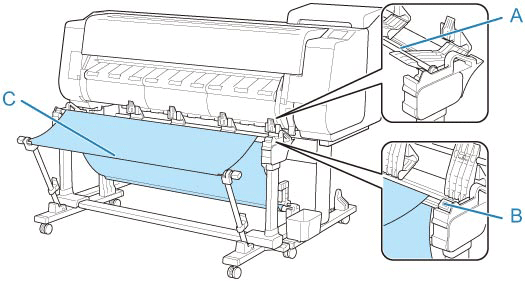

Apilado de materiales impresos con Vertical ARCH E o Vertical A0 (Posición 2)

  • Tamaño de papel admitido

    • 36"x48" (ARCH E) 914,4 x 1219,2 mm (36,00 x 48,00 pulgadas)
    • A0 841,0 x 1189,0 mm (33,11 x 46,81 pulgadas)

Introduzca la varilla (ajustable) en la muesca (B) de la parte superior del soporte y, a continuación, presione hacia abajo la varilla (fija) (C) hacia el lateral de la impresora. A continuación, ajuste el juego de pestañas (A) en posición vertical de modo que la configuración del apilador sea la Posición 2.

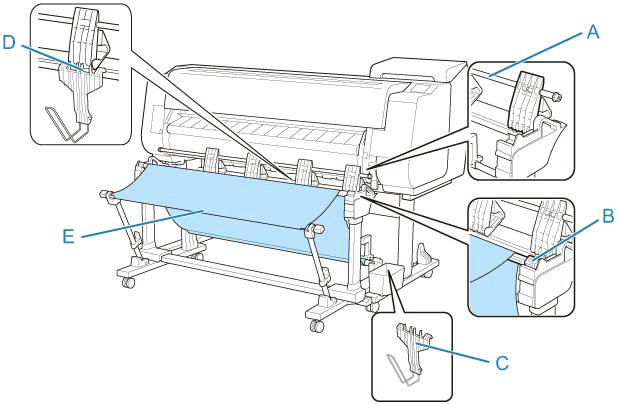

Apilado de materiales impresos con Vertical ARCH D o Vertical A1 (Posición 3)

  • Tamaño de papel admitido

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00 x 36,00 pulgadas)
    • A1 594,0 x 841,0 mm (23,39 x 33,11 pulgadas)

Tire de la varilla (fija) (E) hacia usted. Introduzca la varilla (ajustable) en la muesca (B) de la parte superior del soporte y, a continuación, coloque el juego de pestañas (A) en posición vertical de modo que la configuración del apilador sea la Posición 3. A continuación, coloque el tope de papel (C) almacenado en el compartimento de accesorios del soporte en la parte inferior de la segunda pieza (D) desde el lado derecho del juego de pestañas.

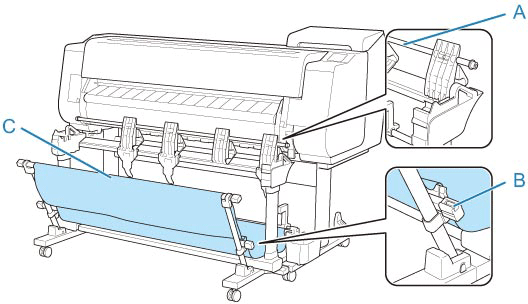

Apilado de materiales impresos con Horizontal ARCH D, Horizontal ARCH C, Horizontal A1 u Horizontal A2 (Posición 4)

  • Tamaño de papel admitido

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00 x 36,00 pulgadas)
    • 18"x24" (ARCH C) 457,2 x 609,6 mm (18,00 x 24,00 pulgadas)
    • A1 594,0 x 841,0 mm (23,39 x 33,11 pulgadas)
    • A2 420,0 x 594,0 mm (16,54 x 23,39 pulgadas)

Tire de la varilla (fija) (C) hacia usted. Introduzca la varilla (ajustable) en la muesca (B) de la parte superior del soporte y, a continuación, coloque el juego de pestañas (A) en posición horizontal de modo que la configuración del apilador sea la Posición 4.
