Exemplos de Configurações do Empilhador

O empilhador é usado por meio da alteração da posição, dependendo do tamanho dos materiais impressos.

Importante

  • Dependendo dos tipos de papel, não é possível empilhá-lo na Posição 2, Posição 3 ou Posição 4. Neste caso, use a Posição 1.

  • Dependendo do modelo da impressora, o tamanho do papel pode não ser compatível.

Armazenamento dos materiais impressos (Posição 1)

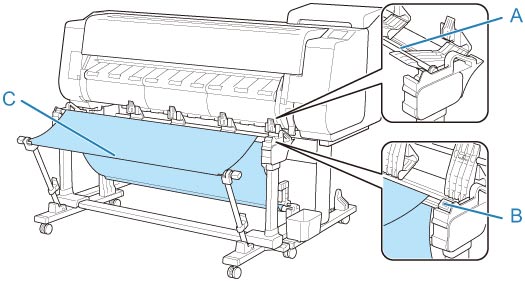

Puxe para baixo a haste (fixo) (C) na sua direção. Ajuste a haste (ajustável) na ranhura (B) na parte inferior do braço e ajuste o direcionador (A) verticalmente de modo que a configuração do empilhador seja a Posição 1.

Empilhamento dos materiais impressos com ARCH E Retrato ou A0 Retrato (Posição 2)

  • Tamanho de papel suportado

    • 36"x48" (ARCH E) 914,4 x 1219,2 mm (36,00 x 48,00 polegadas)
    • A0 841,0 x 1189,0 mm (33,11 x 46,81 polegadas)

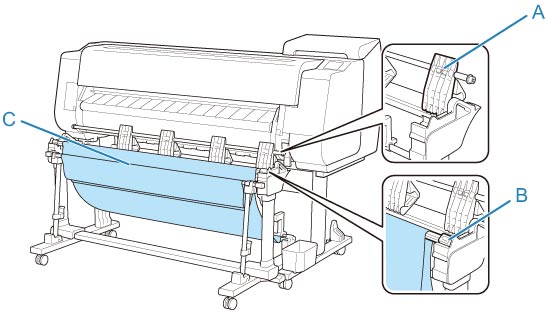

Ajuste a haste (ajustável) na ranhura (B) na parte superior do suporte e empurre para baixo a haste (fixo) (C) para a lateral da impressora. Em seguida, ajuste o direcionador (A) verticalmente de modo que a configuração do empilhador seja a Posição 2.

Empilhamento dos materiais impressos com ARCH D Retrato ou A1 Retrato (Posição 3)

  • Tamanho de papel suportado

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00 x 36,00 polegadas)
    • A1 594,0 x 841,0 mm (23,39 x 33,11 polegadas)

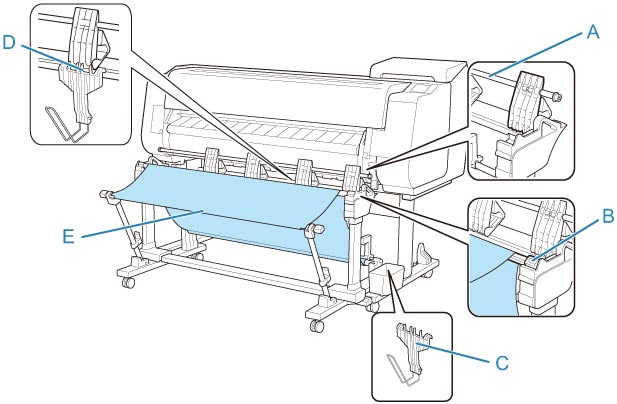

Puxe para baixo a haste (fixo) (E) na sua direção. Ajuste a haste (ajustável) na ranhura (B) na parte superior do suporte e ajuste o direcionador (A) verticalmente de modo que a configuração do empilhador seja a Posição 3. Em seguida, fixe o fixador do papel (C) armazenado no bolso acessório do suporte à parte inferior da segunda peça (D) a partir do lado direito do direcionador.

Empilhamento dos materiais impressos com ARCH D Paisagem, ARCH C Paisagem, A1 Paisagem ou A2 Paisagem (Posição 4)

  • Tamanho de papel suportado

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00 x 36,00 polegadas)
    • 18"x24" (ARCH C) 457,2 x 609,6 mm (18,00 x 24,00 polegadas)
    • A1 594,0 x 841,0 mm (23,39 x 33,11 polegadas)
    • A2 420,0 x 594,0 mm (16,54 x 23,39 polegadas)

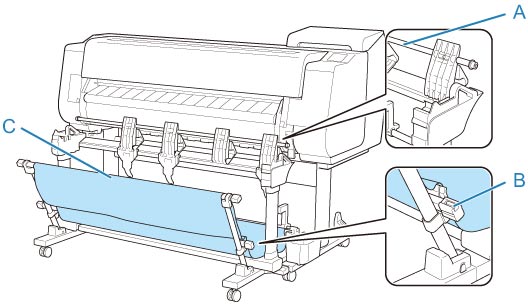

Puxe para baixo a haste (fixo) (C) na sua direção. Ajuste a haste (ajustável) na ranhura (B) na parte superior do suporte e ajuste o direcionador (A) horizontalmente de modo que a configuração do empilhador seja a Posição 4.
