Esempio di configurazioni dell'impilatrice

L'impilatrice viene utilizzata cambiando posizione in funzione del formato della carta dei materiali stampati.

Importante

  • In base ai tipi di carta, questa non può essere impilata nelle posizioni 2, 3 o 4. In questo caso, utilizzare la posizione 1.

  • A seconda del modello di stampante, il formato carta potrebbe non essere supportato.

Conservazione dei materiali stampati (posizione 1)

Tirare l'asta (fissa) (C) verso di sé. Inserire l'asta (regolabile) nella scanalatura (B) sulla parte inferiore del braccio, quindi regolare la linguetta (A) in verticale per configurare l'impilatrice nella posizione 1.

Impilaggio dei materiali stampati nei formati Ritratto ARCH E o Ritratto A0 (posizione 2)

  • Formato carta supportato

    • 36"x48" (ARCH E) 914,4 x 1219,2 mm (36,00" x 48,00")
    • A0 841,0 x 1189,0 mm (33,11" x 46,81")

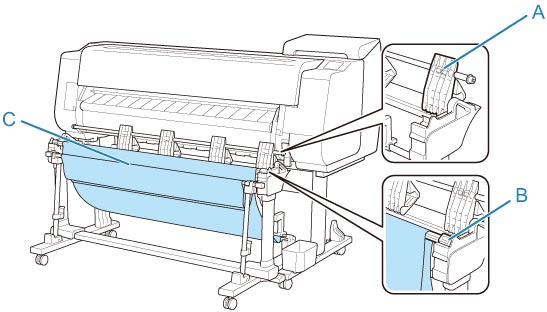

Inserire l'asta (regolabile) nella scanalatura (B) sulla parte superiore del supporto, quindi spingere verso il basso l'asta (fissa) (C) sul lato della stampante. Quindi regolare la linguetta (A) in verticale per configurare l'impilatrice nella posizione 2.

Impilaggio dei materiali stampati nei formati Ritratto ARCH D o Ritratto A1 (posizione 3)

  • Formato carta supportato

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00" x 36,00")
    • A1 594,0 x 841,0 mm (23,39" x 33,11")

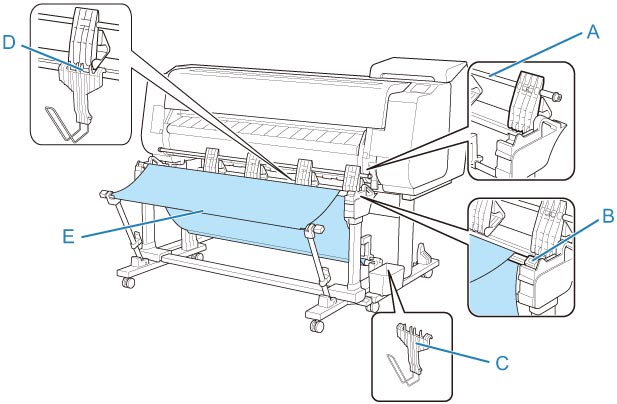

Tirare l'asta (fissa) (E) verso di sé. Inserire l'asta (regolabile) nella scanalatura (B) sulla parte superiore del supporto, quindi regolare la linguetta (A) in verticale per configurare l'impilatrice nella posizione 3. Fissare quindi il blocco carta (C) contenuto nella tasca accessori del supporto alla seconda parte inferiore destra (D) della linguetta.

Impilaggio dei materiali stampati nei formati orizzontale ARCH D, orizzontale ARCH C, orizzontale A1 o A2 (posizione 4)

  • Formato carta supportato

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00" x 36,00")
    • 18"x24" (ARCH C) 457,2 x 609,6 mm (18,00" x 24,00")
    • A1 594,0 x 841,0 mm (23,39" x 33,11")
    • A2 420,0 x 594,0 mm (16,54" x 23,39")

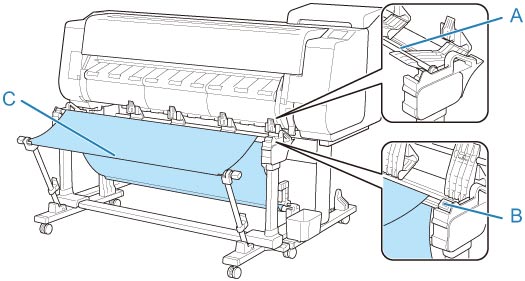

Tirare l'asta (fissa) (C) verso di sé. Inserire l'asta (regolabile) nella scanalatura (B) sulla parte superiore del supporto, quindi regolare la linguetta (A) in orizzontale per configurare l'impilatrice nella posizione 4.
