Esempio di configurazioni impilatrice

L'impilatrice viene utilizzata cambiando posizione in funzione del formato della carta dei materiali stampati.

Importante

  • In base ai tipi di carta, questa non può essere impilata nelle posizioni 2, 3 o 4. In questo caso, utilizzare la posizione 1.

Impilaggio dei materiali stampati (posizione 1)

È la posizione in cui vengono impilati i materiali stampati.

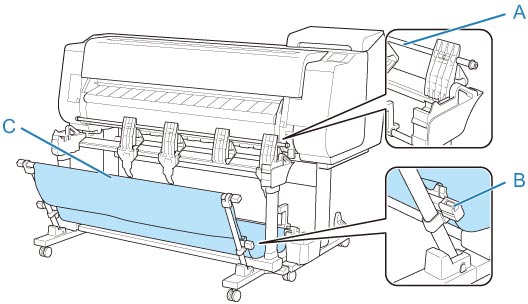

Tirare l'asta (fissa) (C) verso di sé. Inserire l'asta (regolabile) nella scanalatura (B) sulla parte inferiore del braccio, quindi regolare la linguetta (A) in verticale per configurare l'impilatrice nella posizione 1.

Impilaggio di materiali stampati con larghezza di 36" o in formato A0 verticale (posizione 2)

È la posizione in cui vengono impilati i materiali stampati con larghezza di 36" o in formato A0 verticale.

  • Orientamento carta

    Verticale

  • Formato carta supportato

    • 36"x48" (ARCH E) 914,4 x 1219,2 mm (36,00" x 48,00")
    • A0 841,0 x 1189,0 mm (33,11" x 46,81")

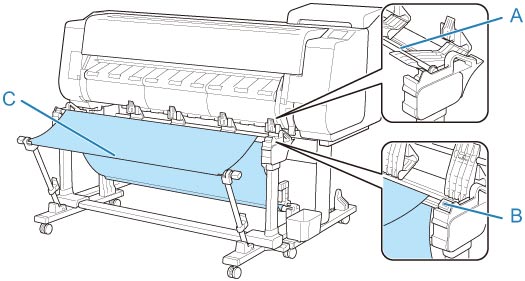

Inserire l'asta (regolabile) nella scanalatura (B) sulla parte superiore del supporto, quindi spingere verso il basso l'asta (fissa) (C) sul lato della stampante. Quindi regolare la linguetta (A) in verticale per configurare l'impilatrice nella posizione 2.

Impilaggio di materiali stampati con larghezza di 24" o in formato A1 verticale (posizione 3)

È la posizione in cui vengono impilati i materiali stampati con larghezza di 24" o in formato A1 verticale.

  • Orientamento carta

    Verticale

  • Formato carta supportato

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00" x 36,00")
    • A1 594,0 x 841,0 mm (23,39" x 33,11")

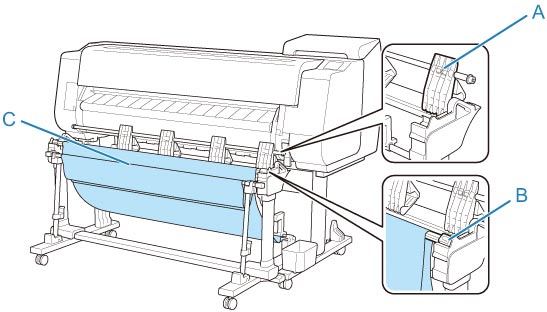

Tirare l'asta (fissa) (E) verso di sé. Inserire l'asta (regolabile) nella scanalatura (B) sulla parte superiore del supporto, quindi regolare la linguetta (A) in verticale per configurare l'impilatrice nella posizione 3. Fissare quindi il blocco carta (C) contenuto nella tasca accessori del supporto alla seconda parte inferiore destra (D) della linguetta.

Impilaggio di materiali stampati con larghezza di 36", in formato A1 orizzontale, con larghezza di 24" o in formato A2 orizzontale (posizione 4)

È la posizione in cui vengono impilati i materiali stampati con larghezza di 36", in formato A1 orizzontale, con larghezza di 24" o in formato A2 orizzontale.

  • Orientamento carta

    Orizzontale

  • Formato carta supportato

    • 24"x36" (ARCH D) 609,6 x 914,4 mm (24,00" x 36,00")
    • 18"x24" (ARCH C) 457,2 x 609,6 mm (18,00" x 24,00")
    • A1 594,0 x 841,0 mm (23,39" x 33,11")
    • A2 420,0 x 594,0 mm (16,54" x 23,39")

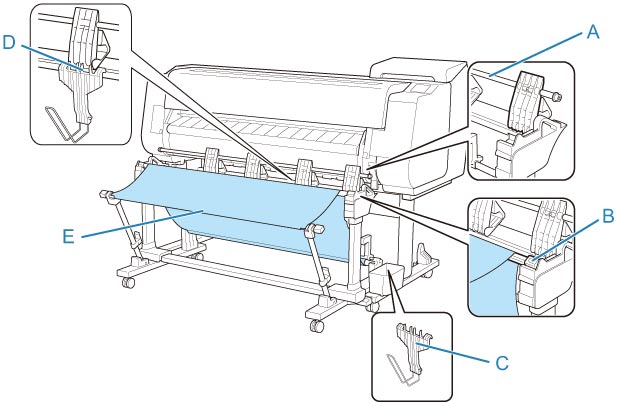

Tirare l'asta (fissa) (C) verso di sé. Inserire l'asta (regolabile) nella scanalatura (B) sulla parte superiore del supporto, quindi regolare la linguetta (A) in orizzontale per configurare l'impilatrice nella posizione 4.
