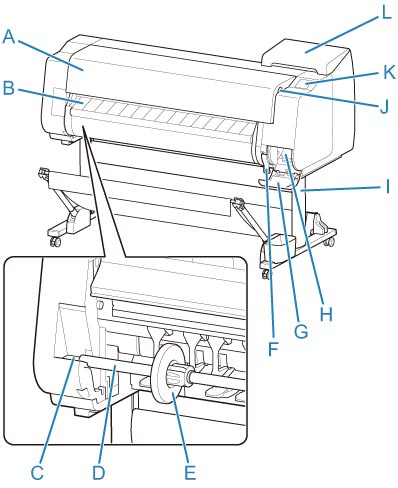

Parte frontale

(A) Coperchio superiore

Aprire questo coperchio per installare la testina di stampa, caricare la carta e rimuovere eventuale carta inceppata dall'interno della stampante. (Vedere "Coperchio superiore (parte interna)").

(B) Guida di uscita

Funge da guida per i documenti stampati espulsi. Aprire la guida quando si carica un rotolo.

(C) Slot supporto rotolo

Far scorrere il supporto per rotolo in questo slot.

(D) Supporto per rotolo

Caricare il rotolo su questo supporto.

(E) Blocco supporto

Parte utilizzata per il fissaggio del rotolo sul supporto per rotolo.

(F) Leva di rilascio

Sollevare la leva per rilasciare l'alloggiamento carta.

(G) Coperchio della cartuccia di manutenzione

Aprire questo coperchio per sostituire la cartuccia di manutenzione.

(H) Cartuccia di manutenzione

Viene assorbito l'inchiostro utilizzato per la manutenzione, ad esempio per la pulizia della testina. (Sostituire la cartuccia quando è piena).

(I) Supporto

Supporto su cui viene poggiata la stampante. È dotato di rotelle per agevolarne lo spostamento. (Vedere "Componenti del supporto").

(J) porta dell'unità flash USB

Inserire un'unità flash USB in questa porta.

(K) Touchscreen

Utilizzare questo schermo per far funzionare la stampante e verificarne lo stato. (Vedere "Pannello dei comandi").

(L) Coperchio del serbatoio d'inchiostro

Aprire questo coperchio per sostituire il serbatoio d'inchiostro. (Vedere "Coperchio del serbatoio d'inchiostro (parte interna)").
