Sostituzione della testina di stampa

Testina di stampa compatibile

Per i dettagli sulla testina di stampa compatibile, vedere Testina di stampa.

Precauzioni per la manipolazione della testina di stampa

Adottare le seguenti precauzioni per manipolare la testina di stampa.

Attenzione

• Per questioni di sicurezza, conservare la testina di stampa fuori dalla portata dei bambini.
• Se l'inchiostro viene ingerito accidentalmente, rivolgersi immediatamente a un medico.
• Non toccare la testina di stampa subito dopo la stampa. La testina di stampa si surriscalda molto e può causare ustioni.

Importante

• È possibile che intorno agli ugelli della testina di stampa rimossa sia presente inchiostro. Maneggiare con cautela la testina di stampa durante la sostituzione. L'inchiostro potrebbe macchiare i vestiti.
• Non aprire la confezione della testina di stampa prima dell'installazione. Dopo aver estratto la testina di stampa dalla confezione, installarla immediatamente. Se la testina di stampa viene conservata così com'è dopo l'apertura della confezione, gli ugelli potrebbero seccarsi con conseguente decadimento della qualità di stampa.

Come sostituire la Testina di stampa

Attenzione

• Se si intende sostituire la testina di stampa subito dopo la stampa, attendere qualche minuto prima di procedere. Le parti in metallo della testina di stampa si surriscaldano durante la stampa e il contatto con tali parti potrebbe causare ustioni.

Importante

• È possibile che le mani si sporchino durante la sostituzione della testina di stampa. Per la sostituzione, utilizzare i guanti forniti con la nuova testina di stampa.

Nota

• Preparare un nuovo serbatoio d'inchiostro quando i livelli di inchiostro sono bassi.
• Preparare una nuova cartuccia di manutenzione quando la capacità rimanente della cartuccia di manutenzione è scarsa.

1. Rimuovere l'eventuale carta che è stata fatta avanzare.

   • Se si utilizza un rotolo, riavvolgerlo.

     • Rimozione del rotolo superiore dalla stampante
     • Rimozione del rotolo inferiore dall'unità rotolo (opzione)

   • Se si utilizzano fogli, rimuovere il foglio.

     • Rimozione di fogli

2. Pulire all'interno del coperchio superiore.

   • Pulizia dell'interno del coperchio superiore

3. Toccare Manutenzione (Maintenance) sulla schermata HOME.

   • Touchscreen

   Viene visualizzata la schermata Manutenzione (Maintenance).

4. Toccare Sostituzione testina (Head replacement).

   Viene visualizzato un messaggio di conferma.

5. Toccare Sì (Yes).

   L'inchiostro inizia a essere aspirato. Quando termina, vengono visualizzate le istruzioni per la sostituzione del serbatoio d'inchiostro sul touchscreen.

   Sono necessari circa 3 minuti per l'aspirazione dell'inchiostro nel sistema e la rimozione dalle testine di stampa.

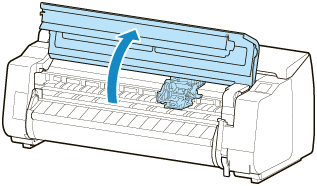

6. Aprire il coperchio superiore.

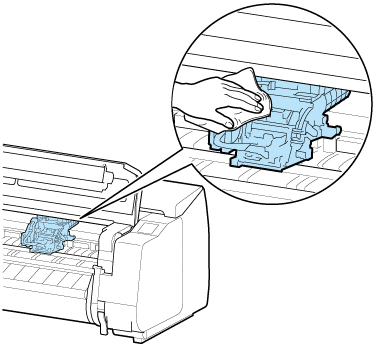

7. Se il coperchio di bloccaggio della testina di stampa e la leva di bloccaggio della testina di stampa sono sporchi, utilizzare un panno umido completamente strizzato per pulirli.



   Importante

   • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Toccarli potrebbe causare il malfunzionamento.



8. Se il condotto di ventilazione (A) è sporco, utilizzare un panno umido completamente strizzato per pulirlo.

   Se il Carrello impedisce di vedere il condotto di ventilazione, spostare manualmente il Carrello prima di pulire il condotto.

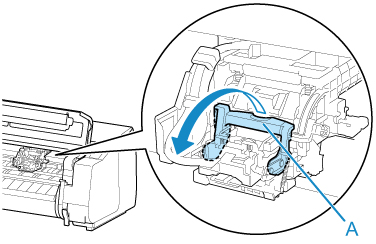

9. Abbassare la leva di bloccaggio della testina di stampa in avanti tenendo fermo il centro (A) con il dito.

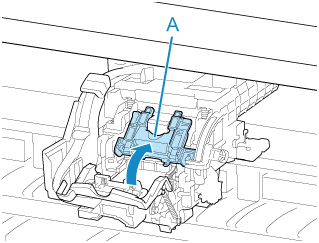

10. Afferrare la maniglia (A) e aprire il coperchio di bloccaggio della testina di stampa.

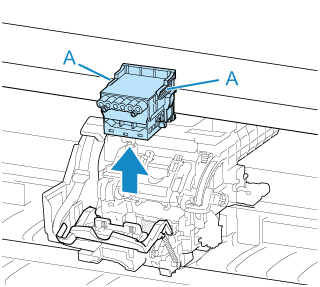

11. Afferrare le maniglie (A), rimuovere la testina di stampa e quindi toccare OK.



    Importante

    • Non toccare mai i contatti metallici del Carrello. Inoltre, non lasciare che sporco o residui aderiscano ai contatti metallici del Carrello. La stampante potrebbe danneggiarsi.

    Nota

    • Smaltire la testina di stampa usata in conformità alle normative locali.

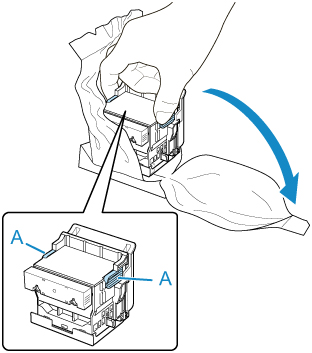

12. Estrarre la nuova testina di stampa dalla confezione afferrando le maniglie (A).



13. Rimuovere i cappucci protettivi arancioni (A, B).

    Afferrare la maniglia (C) per rimuovere il cappuccio protettivo (B).



    Importante

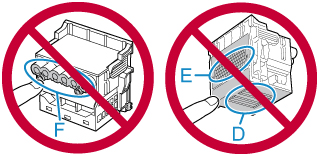

    • Trasportare sempre la testina di stampa afferrando le maniglie di destra e di sinistra. Non toccare mai l'ugello (D) o i contatti metallici (E). Si potrebbe danneggiare la testina di stampa e influire sulla qualità di stampa.

    • Non toccare i fori dell'inchiostro (F). Si potrebbe influenzare negativamente la qualità di stampa.


    • La superficie interna del cappuccio protettivo è rivestita di inchiostro per proteggere l'ugello. Prestare attenzione a non toccare tali superfici quando si rimuovono i cappucci.
    • La testina di stampa contiene inchiostro a protezione dell'ugello. Si consiglia di rimuovere il cappuccio protettivo tenendolo sopra la confezione della testina di stampa o altrimenti in un luogo idoneo a evitare la fuoriuscita dell'inchiostro con conseguenti macchie sugli abiti o nella zona circostante. Pulire eventuali perdite accidentali di inchiostro con un panno asciutto.
    • Se è necessario collocare una testina di stampa in una posizione temporanea prima dell'installazione, non appoggiarla con gli ugelli e i contatti metallici rivolti verso il basso. Se gli ugelli o i contatti metallici sono danneggiati, potrebbero compromettere la qualità della stampa.
    • Non riapplicare la parte protettiva rimossa. Smaltire questi materiali in conformità alle normative locali.

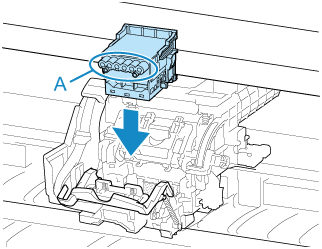

14. Ruotare in avanti i fori dell'inchiostro (A) e inserire la testina di stampa nel carrello.

    Inserire la testina di stampa fino in fondo nel carrello, prestando attenzione che le parti protette dai cappucci protettivi non tocchino il carrello.

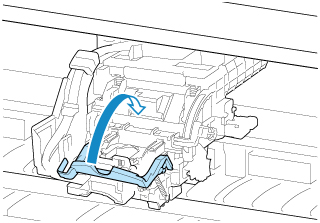

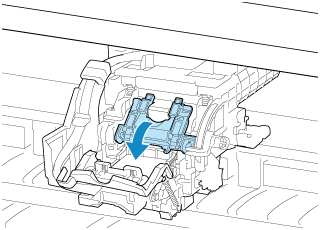

15. Abbassare il coperchio di bloccaggio della testina di stampa nella parte anteriore e bloccare la testina di stampa.



16. Abbassare leva di bloccaggio della testina di stampa verso la parte posteriore.



17. Chiudere il coperchio superiore.



    La testina d'inchiostro si è ora riempita di inchiostro. L'operazione richiede circa 12 minuti.

    Importante

    • Quando l'inchiostro viene riempito, evitare di rimuovere il serbatoio d'inchiostro o la cartuccia di manutenzione. Potrebbero verificarsi perdite di inchiostro.

    Nota

    • La regolazione della posizione della testina di stampa viene eseguita quando Stampa motivo dopo nuova test. (Print pattern after new head) è impostato su ATTIVATO (ON).

      Attenersi alle istruzioni visualizzate sul touchscreen per caricare la carta.

      • Impostazioni auto manutenzione
