篮子设置示例

在普通纸上打印素描时，不仅可以在常规位置使用篮子，也可以在便于接住打印材料的两个伸出位置使用篮子。

在这些伸出位置中，篮子最多可以收集大约20张打印材料。

下表显示在这些伸出位置可以使用的纸张尺寸。 使用适合纸张尺寸和方向的最佳位置。

观看短片

重要事项

  • 在以下情况下使用常规位置。 如果在常规位置打印多张纸，从篮子中取出打印材料时一次取出一张。

    • 除普通纸以外的纸张
    • 下表中未列出的纸张尺寸和除素描以外的打印材料
    • 如果由于纸张质量或使用环境而造成纸张过度卷曲
    • 如果卷纸末端附近的纸张过度卷曲

  • 打印后将篮子恢复到常规位置。

伸出位置A

纸张方向 SD-35
纵向

36"x48"(ARCH E)(914.4 x 1219.2毫米)

24"x36"(ARCH D)(609.6 x 914.4毫米)

A0(841.0 x 1189.0毫米)

A1(594.0 x 841.0毫米)

伸出位置B

纸张方向 SD-35
横向

24"x36"(ARCH D)(609.6 x 914.4毫米)

18"x24"(ARCH C)(457.2 x 609.6毫米)

A1(594.0 x 841.0毫米)

A2(420.0 x 594.0毫米)

常规位置

常规位置示意图

伸出位置A

伸出位置A示意图

伸出位置B

伸出位置B示意图

切换到伸出位置A

按如下方式将堆叠器切换到伸出位置A。

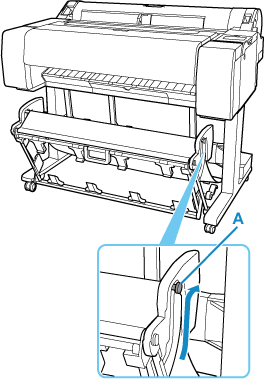

  1. 将支撑杆抬起至所示的位置(A)并将堆叠器切换到伸出位置A。

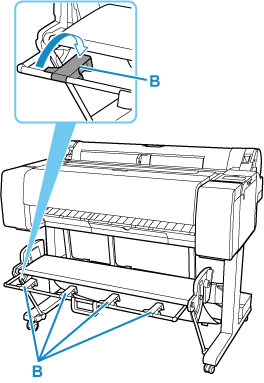

  2. 使用24英寸或A1(纵向)卷纸时，拉出转换止动器(B)。

    至此完成切换到伸出位置A的步骤。

打印结束后，请使用以下步骤恢复到常规位置。

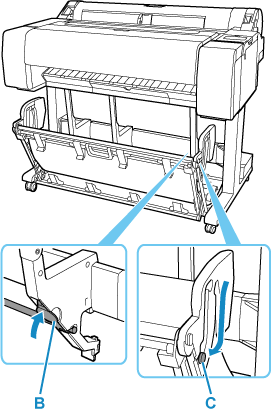

  1. 将支撑杆降低至所示的位置(C)以恢复到常规位置。

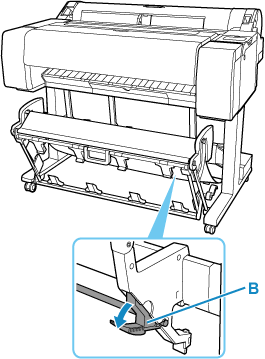

    如果转换止动器(B)伸出，请将其收回。

  2. 恢复到常规位置。

切换到伸出位置B

按如下方式将堆叠器切换到伸出位置B。

  1. 抓住篮子柄(A)并拉出篮子使其向您身体方向倾斜。

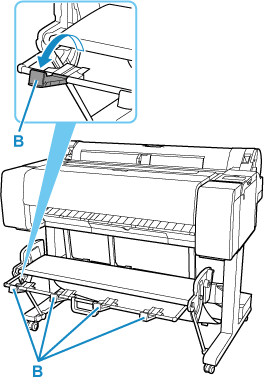

  2. 打开篮子排纸导板(B)。

    至此完成切换到伸出位置B的步骤。

打印结束后，请使用以下步骤恢复到常规位置。

  1. 推动篮子排纸导板(B)，将其关闭并锁定到位。

  2. 抓住篮子柄(A)并向您身体方向拉篮子释放杆(C)。

  3. 持续抓住篮子柄(A)的同时，慢慢降低篮子。

  4. 恢复到常规位置。
