Hình chiếu phía trước

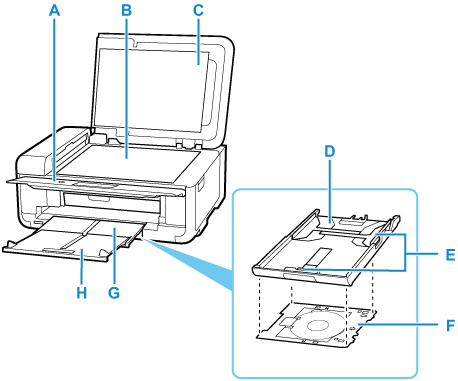

A: Bảng thao tác

Sử dụng để thay đổi cài đặt của máy in hoặc vận hành máy.

Bảng thao tác

B: Màn quét

Nạp bản gốc tại đây.

C: Nắp tài liệu

Mở để nạp bản gốc trên màn quét.

D: Cát-xét

Nạp giấy thường cỡ A4, B5, A5 hoặc Letter vào cát-xét rồi đưa giấy vào máy in.

Nạp giấy vào Cát-xét

E: Thanh dẫn giấy

Căn thẳng với cạnh phải/cạnh trái/mặt trước của chồng giấy.

F: Khay đa năng

Sử dụng khi in trên đĩa có thể in.

G: Khay giấy ra

Giấy đã in được đẩy ra. Kéo ra trước khi in.

H: Giá đỡ giấy ra

Mở rộng để đỡ giấy được đẩy ra.

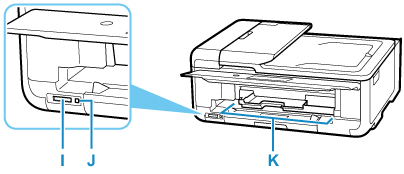

I: Khe cắm thẻ

Lắp thẻ nhớ.

Trước khi lắp thẻ nhớ

J: Đèn Truy nhập(Access)

Sáng hoặc nhấp nháy để cho biết trạng thái thẻ nhớ.

Lắp thẻ nhớ vào

K: Thanh dẫn khay đa năng

Đặt khay đa năng ở đây.

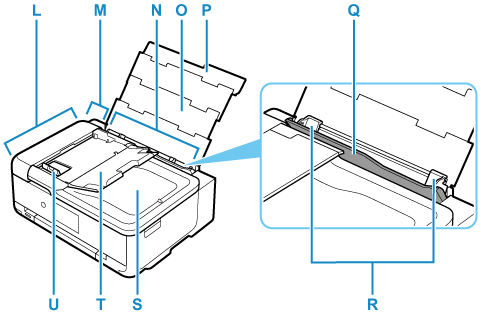

L: ADF (Bộ nạp tài liệu tự động)

Nạp tài liệu tại đây. Tài liệu nạp trong khay tài liệu được quét tự động lần lượt từng tờ.

Nạp Tài liệu vào ADF (Bộ nạp tài liệu tự động)

M: Nắp bộ nạp tài liệu

Mở khi loại bỏ tài liệu bị kẹt.

N: Khay sau

Nạp giấy tại đây. Bạn có thể nạp cùng một lúc hai tờ trở lên có cùng kích cỡ và loại giấy, và nạp tự động lần lượt từng tờ một.

O: Giá đỡ giấy

Mở rộng để nạp giấy vào khay sau.

P: Nắp khay sau

Mở để nạp giấy vào khay sau.

Q: Nắp khe nạp

Ngăn bất cứ vật gì rơi vào trong khe nạp.

Mở nắp khe nạp ra để trượt thanh dẫn giấy, và đóng nắp lại trước khi in.

R: Thanh dẫn giấy

Căn thẳng cả hai cạnh của chồng giấy.

S: Khe tài liệu ra

Tài liệu quét từ ADF được đưa ra tại đây.

T: Khay tài liệu

Mở để nạp tài liệu vào ADF. Bạn có thể nạp hai tờ tài liệu trở lên có cùng kích cỡ và độ dày. Nạp tài liệu với mặt bạn muốn quét ngửa lên.

U: Thanh dẫn tài liệu

Điều chỉnh thanh dẫn hướng này để khớp với chiều rộng của tài liệu trong ADF.
