Vista anteriore

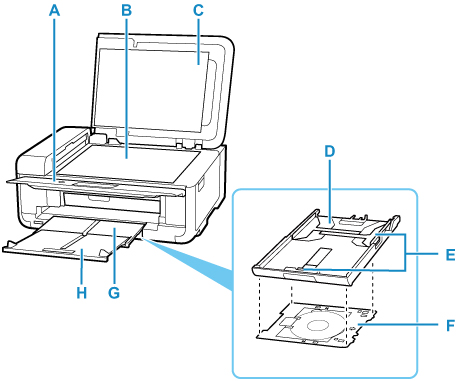

- A: Pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni.
- B: Piano di lettura
- Caricare qui un originale.
- C: Coperchio dei documenti
- Aprire per caricare un originale sul piano di lettura.
- D: Cassetto
-
Caricare carta comune in formato A4, B5, A5 o Letter nel cassetto, quindi inserirlo nella stampante.
- E: Guide della carta
- Allineare le guide sui lati destro/sinistro/anteriore della risma di carta.
- F: Vassoio multiuso
- Utilizzarlo per la stampa su dischi stampabili.
- G: Vassoio di uscita della carta
- I fogli stampati vengono espulsi. Estrarlo prima di stampare.
- H: Supporto di uscita della carta
- Estendere per sostenere la carta espulsa.

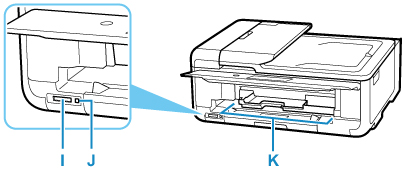

- I: Slot della scheda
-
Inserire una scheda di memoria.
- J: Indicatore luminoso di Accesso (Access)
-
Si accende o lampeggia per indicare lo stato della scheda di memoria.
- K: Guida vassoio multiuso
- Posizionare il vassoio multiuso qui.

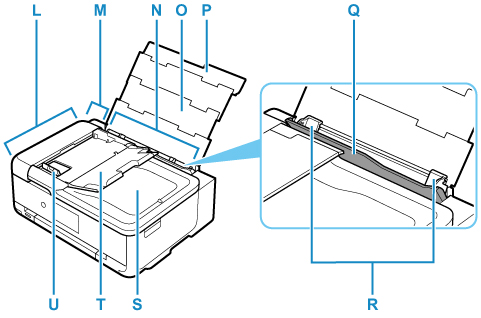

- L: ADF (Alimentatore automatico documenti)
-
Caricare qui un documento. I documenti caricati nel vassoio dei documenti vengono sottoposti automaticamente a scansione un foglio alla volta.
- M: Coperchio dell'alimentatore documenti
- Aprire quando si eliminano i documenti inceppati.
- N: Vassoio posteriore
-
Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- O: Supporto per la carta
- Estendere per caricare la carta nel vassoio posteriore.
- P: Coperchio del vassoio posteriore
- Aprire per caricare la carta nel vassoio posteriore.
- Q: Coperchio dell'alimentatore manuale
-
Impedisce che oggetti estranei cadano nell'alimentatore manuale.
Aprirlo per fare scorrere le guide della carta e chiuderlo prima di eseguire la stampa.
- R: Guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
- S: Slot di uscita dei documenti
- I documenti sottoposti a scansione dall'ADF vengono consegnati qui.
- T: Vassoio dei documenti
- Aprire per caricare un documento nell'ADF. È possibile caricare due o più fogli del documento della stessa dimensione e del medesimo spessore. Caricare il documento con il lato da sottoporre a scansione rivolto verso l'alto.
- U: Guida documenti
- Regolare tale guida per adattarla alla larghezza del documento nell'ADF.
