Tiskanje omrežnih nastavitev

Za tiskanje trenutnih omrežnih nastavitev tiskalnika uporabite nadzorno ploščo.

Pomembno

  • Natis omrežnih nastavitev vsebuje pomembne informacije o vašem omrežju. Shranite ga na varno mesto.

  1. Prepričajte se, da je tiskalnik vklopljen.

  2. Naložite tri liste navadnega papirja velikosti A4 ali Letter.

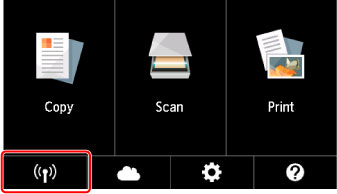

  3. Na zaslonu na dotik izberite »Stanje omrežja (Network status)«.

    slika: zaslon na dotik

  4. Preverite sporočilo in izberite Da (Yes).

  5. Izberite Tisk podrobn. (Print details)

  6. Izberite Da (Yes).

    Tiskalnik začne tiskati informacije o omrežnih nastavitvah.

    Natisnejo se naslednje informacije o omrežnih nastavitvah tiskalnika. (Nekatere vrednosti nastavitev niso prikazane, odvisno od nastavitev tiskalnika.)

    Številka elementa

    Element

    Opis

    Nastavitev

    1

    Product Information

    Informacije o izdelku

    –

    1-1

    Product Name

    Ime izdelka

    XXXXXXXX

    1-2

    ROM Version

    Različica ROM

    XXXXXXXX

    1-3

    Serial Number

    Serijska številka

    XXXXXXXX

    2

    Network Diagnostics

    Diagnostika omrežja

    ―

    2-1

    Diagnostic Result

    Rezultat diagnostike

    XXXXXXXX

    2-2

    Result Codes

    Kode rezultatov

    XXXXXXXX

    2-3

    Result Code Details

    Podrobnosti kod rezultatov

    http://canon.com/ijnwt

    3

    Wireless LAN

    Brezžično omrežje LAN

    Enable/Disable

    3-2

    Infrastructure

    Infrastrukturno

    Enable/Disable

    3-2-1

    Signal Strength

    Moč signala

    od 0 do 100 [%]

    3-2-2

    Link Quality

    Kakovost povezave

    od 0 do 100 [%]

    3-2-3

    Frequency

    Frekvenca

    XX (GHz)

    3-2-4

    MAC Address

    Naslov MAC

    XX:XX:XX:XX:XX:XX

    3-2-5

    Connection

    Stanje povezave

    Active/Inactive

    3-2-6

    SSID

    SSID

    Ime SSID brezžičnega omrežja LAN

    3-2-7

    Channel

    Kanal

    XX (1 do 13, 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 149, 153, 157, 161 ali 165)

    3-2-8

    Encryption

    Način šifriranja

    None/WEP/TKIP/AES

    3-2-9

    WEP Key Length

    Dolžina ključa WEP (v bitih)

    Inactive/128/64

    3-2-10

    Authentication

    Način preverjanja pristnosti

    None/auto/open/shared/WPA-PSK/WPA2-PSK

    3-2-11

    TCP/IPv4

    TCP/IPv4

    Enable

    3-2-12

    IP Address

    Naslov IP (IP address)

    XXX.XXX.XXX.XXX

    3-2-13

    Subnet Mask

    Omrežna maska

    XXX.XXX.XXX.XXX

    3-2-14

    Default Gateway

    Privzeta vrata

    XXX.XXX.XXX.XXX

    3-2-15

    TCP/IPv6

    TCP/IPv6

    Enable/Disable

    3-2-16

    Link Local Address

    Lokalni naslov povezave

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-17

    Link Local Prefix Length

    Dolžina lokalne predpone povezave

    XXX

    3-2-18

    Stateless Address1

    Naslov brez države 1

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-19

    Stateless Prefix Length1

    Dolžina predpone brez države 1

    XXX

    3-2-20

    Stateless Address2

    Naslov brez države 2

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-21

    Stateless Prefix Length2

    Dolžina predpone brez države 2

    XXX

    3-2-22

    Stateless Address3

    Naslov brez države 3

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-23

    Stateless Prefix Length3

    Dolžina predpone brez države 3

    XXX

    3-2-24

    Stateless Address4

    Naslov brez države 4

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-25

    Stateless Prefix Length4

    Dolžina predpone brez države 4

    XXX

    3-2-26

    Default Gateway1

    Privzeta vrata 1

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-27

    Default Gateway2

    Privzeta vrata 2

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-28

    Default Gateway3

    Privzeta vrata 3

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-29

    Default Gateway4

    Privzeta vrata 4

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-33

    IPsec

    Nastavitve IPsec

    Active

    3-2-34

    Security Protocol

    Varnostni način

    ESP/ESP & AH/AH

    3-3

    Access Point Mode

    Način delovanja za neposredno brezžično povezavo

    Enable/Disable

    3-3-1

    MAC Address

    Naslov MAC

    XX:XX:XX:XX:XX:XX

    3-3-2

    Connection

    Stanje povezave

    Active/Inactive

    3-3-3

    SSID

    SSID

    SSID neposredne brezžične povezave

    3-3-4

    Password

    Geslo

    Geslo za neposredno brezžično povezavo (10 alfanumeričnih znakov)

    3-3-5

    Channel

    Kanal

    3

    3-3-6

    Encryption

    Način šifriranja

    AES

    3-3-7

    Authentication

    Način preverjanja pristnosti

    WPA2-PSK

    3-3-8

    TCP/IPv4

    TCP/IPv4

    Enable

    3-3-9

    IP Address

    Naslov IP (IP address)

    XXX.XXX.XXX.XXX

    3-3-10

    Subnet Mask

    Omrežna maska

    XXX.XXX.XXX.XXX

    3-3-11

    Default Gateway

    Privzeta vrata

    XXX.XXX.XXX.XXX

    3-3-12

    TCP/IPv6

    TCP/IPv6

    Enable/Disable

    3-3-13

    Link Local Address

    Lokalni naslov povezave

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-3-14

    Link Local Prefix Length

    Dolžina lokalne predpone povezave

    XXX

    3-3-15

    IPsec

    Nastavitve IPsec

    Active

    3-3-16

    Security Protocol

    Varnostni način

    –

    4

    Wired LAN

    Žično omrežje LAN

    Enable/Disable

    4-1

    MAC Address

    Naslov MAC

    XX:XX:XX:XX:XX:XX

    4-2

    Connection

    Stanje žičnega omrežja LAN

    Active/Inactive

    4-3

    TCP/IPv4

    TCP/IPv4

    Enable

    4-4

    IP Address

    Naslov IP (IP address)

    XXX.XXX.XXX.XXX

    4-5

    Subnet Mask

    Omrežna maska

    XXX.XXX.XXX.XXX

    4-6

    Default Gateway

    Privzeta vrata

    XXX.XXX.XXX.XXX

    4-7

    TCP/IPv6

    TCP/IPv6

    Enable/Disable

    4-8

    Link Local Address

    Lokalni naslov povezave

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-9

    Link Local Prefix Length

    Dolžina lokalne predpone povezave

    XXX

    4-10

    Stateless Address1

    Naslov brez države 1

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-11

    Stateless Prefix Length1

    Dolžina predpone brez države 1

    XXX

    4-12

    Stateless Address2

    Naslov brez države 2

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-13

    Stateless Prefix Length2

    Dolžina predpone brez države 2

    XXX

    4-14

    Stateless Address3

    Naslov brez države 3

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-15

    Stateless Prefix Length3

    Dolžina predpone brez države 3

    XXX

    4-16

    Stateless Address4

    Naslov brez države 4

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-17

    Stateless Prefix Length4

    Dolžina predpone brez države 4

    XXX

    4-18

    Default Gateway1

    Privzeta vrata 1

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-19

    Default Gateway2

    Privzeta vrata 2

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-20

    Default Gateway3

    Privzeta vrata 3

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-21

    Default Gateway4

    Privzeta vrata 4

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    4-25

    IPsec

    Nastavitve IPsec

    Active

    4-26

    Security Protocol

    Varnostni način

    ESP/ESP & AH/AH

    4-27

    Wired LAN DRX

    Pretrgan sprejem (žično omrežje LAN)

    Enable/Disable

    5

    Other Settings

    Druge nastavitve

    –

    5-1

    Printer Name

    Ime tiskalnika

    Ime tiskalnika (največ 15 alfanumeričnih znakov)

    5-4

    WSD Printing

    Nastavitev tiskanja WSD

    Enable/Disable

    5-5

    WSD Timeout

    Časovna omejitev

    1/5/10/15/20 [min]

    5-6

    LPD Printing

    Nastavitev tiskanja LPD

    Enable/Disable

    5-7

    RAW Printing

    Nastavitev tiskanja RAW

    Enable/Disable

    5-9

    Bonjour

    Nastavit. storitve Bonjour

    Enable/Disable

    5-10

    Bonjour Service Name

    Ime storitve Bonjour

    Ime storitve Bonjour (največ 52 alfanumeričnih znakov)

    5-11

    LLMNR

    Nastavitev LLMNR

    Enable/Disable

    5-12

    SNMP

    Nastavitev SNMP

    Enable/Disable

    5-13

    PictBridge Commun.

    Komunikacija PictBridge

    Enable/Disable

    5-14

    DNS Server

    Samodejna pridobitev naslova strežnika DNS

    Auto/Manual

    5-15

    Primary Server

    Naslov primarnega strežnika

    XXX.XXX.XXX.XXX

    5-16

    Secondary Server

    Naslov sekundarnega strežnika

    XXX.XXX.XXX.XXX

    5-17

    Proxy Server

    Nastavitev strežnika proxy

    Enable/Disable

    5-18

    Proxy Address

    Naslov strežnika proxy

    XXXXXXXXXXXXXXXXXXXX

    5-19

    Proxy Port

    Specifikacija vrat proxy

    od 1 do 65535

    5-20

    Cert. Fingerprt(SHA-1)

    Prstni odtis potrdila (SHA-1)

    XXXXXXXX XXXXXXXX XXXXXXXX
    XXXXXXXX XXXXXXXX

    5-21

    Cert. Fingerprt(SHA-256)

    Prstni odtis potrdila (SHA-256)

    XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
    XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

    6

    Bluetooth

    Nast. Bluetooth

    ―

    6-1

    Bluetooth Setting

    Bluetooth

    Enable/Disable

    6-2

    Bluetooth PIN Code

    Koda PIN za Bluetooth

    XXXXXXXX

    6-3

    Bluetooth Device Address

    Naslov naprave Bluetooth tiskalnika

    XXXXXXXX

    6-4

    Peer Device Address

    Naslov združene naprave

    XXXXXXXX

    6-5

    Bluetooth Device Name

    Ime naprave Bluetooth tiskalnika

    XXXXXXXX

    7

    Printer Log Service

    Dnevniška storitev tiskalnika

    ―

    7-1

    Unsent Usage Logs

    Število neposlanih dnevnikov uporabe

    0–200

    7-2

    Usage Log Last Sent

    Datum, ko je bil poslan zadnji dnevnik uporabe

    XXXXXXXX

    (»XX« sta alfanumerična znaka.)
