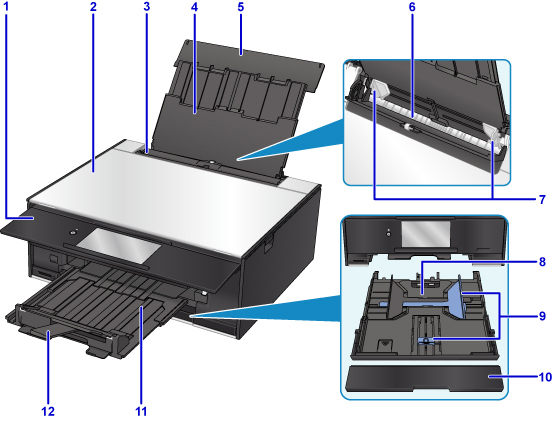

Önden Görünüm
- (1) işletim paneli
-
Yazıcıyı çalıştırmak veya ayarlarını değiştirmek için kullanın. Yazıcı yazdırmaya başladığında otomatik olarak açılır.
- (2) belge kapağı
- Plaka camına bir orijinal yüklemek için açın.
- (3) besleme yuvası kapağı
-
Besleme yuvasına herhangi bir şeyin düşmesini engeller.
Kağıt kılavuzlarını kaydırmak için açın ve yazdırmadan önce kapatın.
- (4) kağıt desteği
- Arka tepsiye kağıt yüklemek için genişletin.
- (5) arka tepsi kapağı
- Arka tepsiye kağıt yüklemek için açın.
- (6) arka tepsi
-
Buradan kağıt yükleyin. Aynı anda iki veya daha fazla sayıda aynı boyutta ve tipte kağıt yüklenebilir ve bir seferde otomatik olarak tek kağıt beslenebilir.
- (7) kağıt kılavuzları
- Kağıt destesinin her iki tarafını birbirine hizalayın.
- (8) kaset
-
Kasete A4, B5, A5 veya Letter boyutunda bir düz kağıt yükleyin ve onu yazıcıya yerleştirin.
- (9) kağıt kılavuzları
- Kağıt destesinin sağ/sol/ön taraflarını birbirine hizalayın.
- (10) kaset kapağı
- Kasete kağıt yüklemek için çıkarın.
- (11) kağıt çıkış tepsisi
- Yazıcı yazdırmaya başladığında otomatik olarak dışarı çıkar. Yazdırılan kağıt çıkarılır.
- (12) kağıt çıkış desteği
- Çıkan kağıdı desteklemek için genişletin.

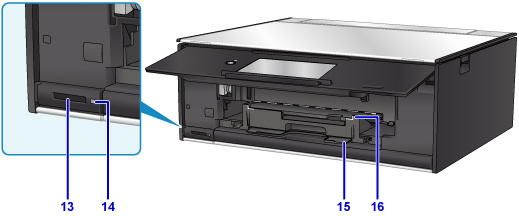

- (13) kart yuvası
-
Bir bellek kartı takın.
- (14) Erişim (Access) lambası
-
Bellek kartının durumunu göstermek için yanar veya yanıp söner.
- (15) disk tepsisi saklama bölmesi
- Yazıcıyla birlikte verilen disk tepsisi burada saklanabilir.
- (16) disk tepsisi kılavuzu
- Disk tepsisini takın.

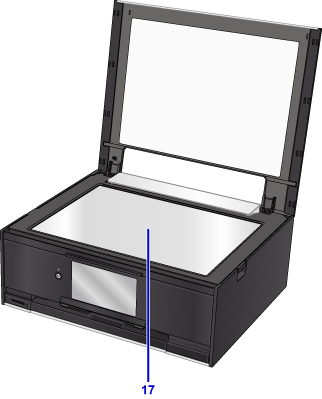

- (17) plaka camı
- Buraya bir orijinali yükleyin.
