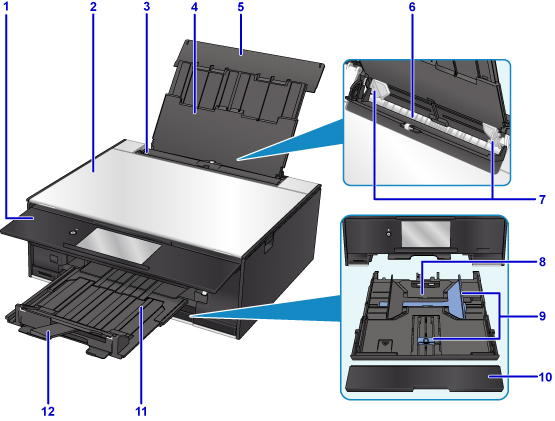

Vista anteriore
- (1) pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni. Si apre automaticamente quando la stampante inizia a stampare.
- (2) coperchio dei documenti
- Aprire per caricare un originale sul piano di lettura in vetro.
- (3) coperchio dell'alimentatore manuale
-
Impedisce che oggetti estranei cadano nell'alimentatore manuale.
Aprirlo per fare scorrere le guide della carta e chiuderlo prima di eseguire la stampa.
- (4) supporto per la carta
- Estendere per caricare la carta nel vassoio posteriore.
- (5) coperchio del vassoio posteriore
- Aprire per caricare la carta nel vassoio posteriore.
- (6) vassoio posteriore
-
Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- (7) guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
- (8) cassetto
-
Caricare carta comune in formato A4, B5, A5 o Letter nel cassetto, quindi inserirlo nella stampante.
- (9) guide della carta
- Allineare le guide sui lati destro/sinistro/anteriore della risma di carta.
- (10) coperchio del cassetto
- Staccare per caricare la carta nel cassetto.
- (11) vassoio di uscita della carta
- Esce automaticamente quando la stampante inizia a stampare. I fogli stampati vengono espulsi.
- (12) supporto di uscita della carta
- Estendere per sostenere la carta espulsa.

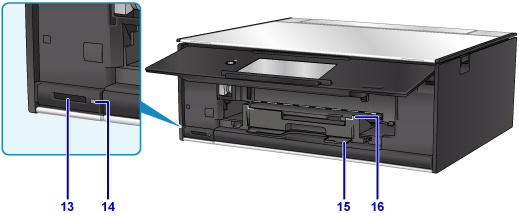

- (13) slot della scheda
-
Inserire una scheda di memoria.
- (14) Indicatore luminoso di Accesso (Access)
-
Si accende o lampeggia per indicare lo stato della scheda di memoria.
- (15) vano vassoio disco
- Il vassoio disco fornito con la stampante può essere conservato qui.
- (16) guida vassoio disco
- Inserire il vassoio disco.

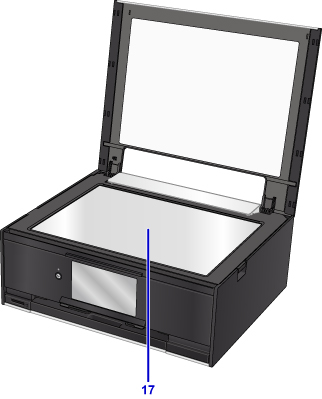

- (17) piano di lettura in vetro
- Caricare qui un originale.
