正面圖
- A: 文件蓋板
- 開啟以在原稿玻璃上放置原稿。
- B: 原稿玻璃
- 將原稿放置在原稿玻璃上。 更換墨水盒時，抬起含原稿玻璃的掃描器裝置以開啟。
- C: 操作面板
-
用以變更印表機設定或操作印表機。
注釋
-
列印開始時，出紙托盤會將操作面板推開。
-
操作面板未自動關閉。要闔上操作面板，請輕輕地朝主機推動。
- D: 後端托盤
-
可以同時裝入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。
- E: 紙張導引器
- 對齊紙疊的兩側。
- F: 後端托盤蓋
- 開啟以在後端托盤中裝入紙張。
- G: 托紙架
- 擴展以在後端托盤中裝入紙張。
- H: 送紙槽蓋板
-
防止任何物件掉落到送紙槽。
開啟以移動紙張導引器，並在列印前將其關閉。
- I: 出紙托盤
- 輸出已列印的紙張。 列印前將其拉出。
- J: 出紙支架
- 開啟以承托輸出紙張。

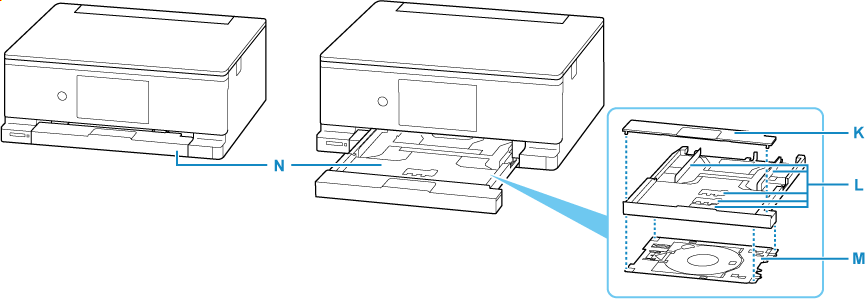

- K: 紙匣蓋
- 取下以在紙匣中裝入紙張。
- L: 紙張導引器
- 對齊紙疊的右側/左側/前端。
- M: 多用途托盤
-
在可列印光碟等上列印時使用。不使用時請存放在紙匣後方。
- N: 紙匣
-
將A4、B5、A5或Letter大小的一般紙張裝入紙匣，然後將紙匣插入印表機。
