前视图
- A: 文档盖板
- 打开以在稿台玻璃上放置原稿。
- B: 稿台玻璃
- 将原稿放置在稿台玻璃上。 更换墨水盒时，将包含稿台玻璃的扫描仪单元抬起打开。
- C: 操作面板
-
用以更改打印机设置或操作打印机。
注释
-
打印开始时由出纸托盘推动打开操作面板。
-
操作面板不会自动合上。要合上操作面板，请轻轻将其推向主机。
- D: 后端托盘
-
可以同时装入两张或更多相同尺寸和类型的纸张，并且每次自动送入一张。
- E: 纸张导片
- 对齐纸叠的两侧。
- F: 后端托盘盖
- 打开以在后端托盘中装入纸张。
- G: 靠纸架
- 拉出以在后端托盘中装入纸张。
- H: 进纸插槽盖板
-
防止任何物品落入供纸槽。
将其打开后可移动纸张导片，打印前请将其关闭。
- I: 出纸托盘
- 输出已打印的纸张。 打印前将其拉出。
- J: 出纸支架
- 打开以承托输出纸张。

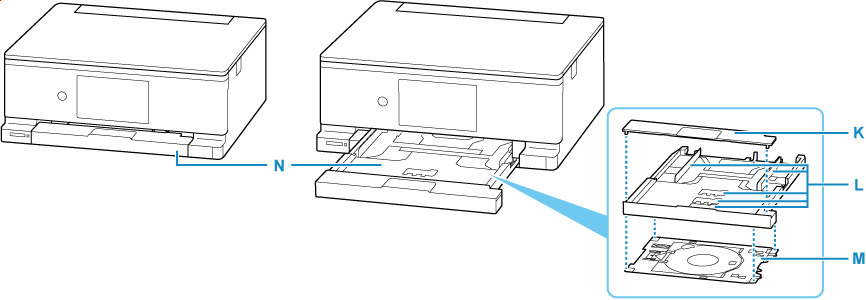

- K: 纸盒盖
- 取下以在纸盒中装入纸张。
- L: 纸张导片
- 对齐纸叠的右/左/前侧。
- M: 多用途托盘
-
在可打印光盘等上打印时使用。不使用时存放在纸盒后面。
- N: 纸盒
-
将A4、B5、A5或Letter尺寸的普通纸装入纸盒，并将纸盒插入打印机。
