Tampilan Depan
- A: Penutup Dokumen
- Buka untuk memuatkan dokumen asli pada platen.
- B: Platen
- Letakkan dokumen asli pada kaca platen. Ketika mengganti kotak tinta, angkat unit pemindaian (termasuk kaca platen) untuk membukanya.
- C: Panel Operasi
-
Gunakan untuk mengubah setelan pencetak atau untuk mengoperasikannya.
Catatan
-
Panel operasi didorong terbuka oleh tatakan keluaran kertas ketika pencetakan dimulai.
-
Panel operasi tidak dapat tertutup secara otomatis.Untuk menutup panel operasi, dorong secara perlahan ke arah unit utama.
- D: Tatakan Belakang
-
Dua lembar atau lebih kertas dengan ukuran dan tipe yang sama dapat dimuatkan sekaligus, dan akan disalurkan lembar per lembar secara otomatis.
- E: Pemandu Kertas
- Jajarkan dengan kedua sisi tumpukan kertas.
- F: Penutup Tatakan Belakang
- Buka untuk memuatkan kertas ke dalam tatakan belakang.
- G: Pendukung Kertas
- Panjangkan untuk memuatkan kertas ke dalam tatakan belakang.
- H: Penutup Slot Penyaluran
-
Untuk mencegah benda asing jatuh ke dalam slot penyaluran.
Buka untuk menggeser pemandu kertas, dan tutup sebelum mencetak.
- I: Tatakan Keluaran Kertas
- Kertas yang sudah dicetak dikeluarkan. Tarik keluar sebelum mencetak.
- J: Pendukung Keluaran Kertas
- Buka untuk menahan kertas yang dikeluarkan.

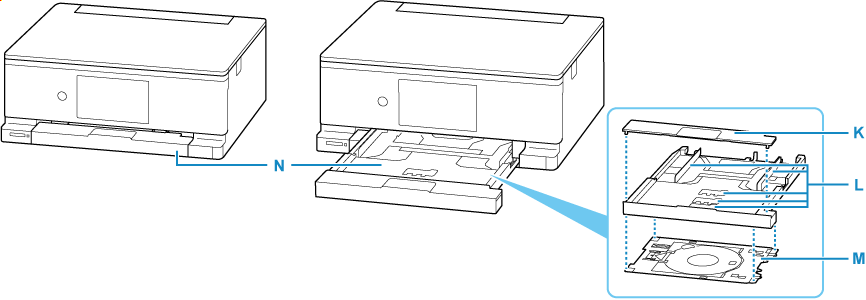

- K: Penutup Kotak Kertas
- Lepaskan untuk memuatkan kertas ke dalam kotak kertas.
- L: Pemandu Kertas
- Jajarkan dengan sisi kanan/kiri/depan tumpukan kertas.
- M: Tatakan Multi Fungsi
-
Gunakan ketika mencetak pada diska dapat dicetak, dll. Simpan di belakang kotak kertas ketika tidak dipakai.
- N: Kotak Kertas
-
Muatkan kertas biasa berukuran A4, B5, A5 atau Letter ke dalam kotak kertas, dan masukkan ke dalam pencetak.
- O: Lampu Akses(Access)
-
Menyala atau berkedip untuk menandakan status kartu memori.
- P: Slot Kartu
-
Masukkan kartu memori.
