Nyomtatófej igazítása manuálisan

A következőket kell előkészíteni: három darab A4 méretű normál papír

1. Ellenőrizze, hogy be van-e kapcsolva a nyomtató.

2. Töltsön be három darab A4-es méretű normál papírlapot a kazettába.

   • Normál papír betöltése a kazettába

3. Válassza a KEZDŐLAP képernyő (Beállítások) elemét.

   • Az Érintőképernyő használata

   Megjelenik a beállítás menü képernyő.

4. Válassza a Karbantartás (Maintenance) elemet.

   Megjelenik a Karbantartás (Maintenance) képernyő.

5. Válassza a Nyomtatófej-igazítás - Kézi (Print Head Alignment - Manual) lehetőséget.



   Megjelenik a jóváhagyást kérő képernyő.

   Megjegyzés

   • A nyomtatófej aktuális igazítási értékeinek kinyomtatásához és ellenőrzéséhez válassza Fejigazítási érték nyomtatása (Print the Head Alignment Value) elemet.

6. Olvassa el az üzenetet, és válassza az Igen (Yes) elemet.

   Automatikusan kinyílik a kezelőpanel, és előjön a papírgyűjtő tálca.

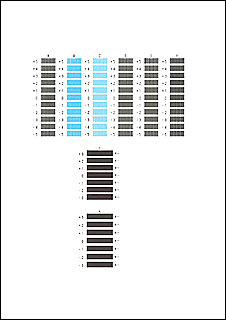

   A készülék kinyomtatja a nyomtatófej-igazítási mintát.

7. Amikor megjelenik a Helyesen nyomtatódtak ki a minták? (Did the patterns print correctly?) kérdés, ellenőrizze, hogy helyesen nyomtatódott-e ki a minta, és ha igen, akkor válassza az Igen (Yes) elemet.

8. Olvassa el az üzenetet, és válassza a Tovább (Next) elemet.

   Megjelenik a fejhelyzet-igazítás értékeinek bevitelére szolgáló képernyő.



9. Értékelje ki az első mintakészletet, és koppintson az „A” elemre. Válassza ki az „A” oszlopban annak a mintának a számát, amelyiken a legkevésbé észrevehetőek csíkok/vonalak.



   Megjegyzés

   • Ha az összes minta másképp néz ki, akkor azt a mintát válassza, amelyiken a legkevésbé észrevehetőek függőleges csíkok.

     Alig észrevehető függőleges csíkok



     Feltűnő függőleges csíkok



   • Ha az összes minta másképp néz ki, akkor azt a mintát válassza, amelyiken a legkevésbé észrevehetőek vízszintes csíkok.

     Alig észrevehető vízszintes csíkok



     Feltűnő vízszintes csíkok



10. Addig ismételje ezeket a lépéseket, amíg meg nem adta a B–H oszlopokra vonatkozó mintaszámokat, majd válasza az OK elemet.

11. Olvassa el az üzenetet, és válassza az OK elemet.

    A készülék kinyomtatja a második mintakészletet.

12. Értékelje ki a második mintakészletet, és válassza az „I” elemet. Az „I” oszlopban keresse meg azt a mintát, amelyiken a legkevésbé észrevehetőek csíkok, és válassza ki ennek a mintának a számát.



    Megjegyzés

    • Ha az összes minta másképp néz ki, akkor azt a mintát válassza, amelyiken a legkevésbé észrevehetőek függőleges csíkok.

      Alig észrevehető függőleges csíkok



      Feltűnő függőleges csíkok



13. Addig ismételje ezeket a lépéseket, amíg meg nem adta a J–P oszlopokra vonatkozó mintaszámokat, majd válasza az OK elemet.

14. Olvassa el az üzenetet, és válassza az OK elemet.

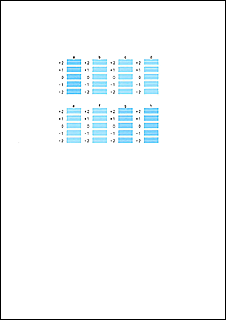

    A készülék kinyomtatja a harmadik mintakészletet.

15. Értékelje ki a harmadik mintakészletet, és válassza az „a” elemet. Az „a” oszlopban keresse meg azt a mintát, amelyiken a legkevésbé észrevehetőek csíkok, és válassza ki ennek a mintának a számát.



Megjegyzés

• Ha az összes minta másképp néz ki, akkor azt a mintát válassza, amelyiken a legkevésbé észrevehetőek vízszintes csíkok.

  Alig észrevehető vízszintes csíkok



  Feltűnő vízszintes csíkok



16. Addig ismételje ezeket a lépéseket, amíg meg nem adta a b–h oszlopokra vonatkozó mintaszámokat, majd válasza az OK elemet.

17. Amikor megjelenik a megerősítést kérő üzenet, válassza az OK elemet.
