Vedere din faţă
- A: Panou de operare
-
Utilizaţi-l pentru a modifica setările imprimantei sau pentru a opera imprimanta. Înainte să înceapă imprimarea, acesta se deschide în mod automat.
- B: Geam plat
- Încărcaţi documentul original aici.
- C: Capac pentru documente
- Deschideţi pentru a încărca un document original pe geamul plat.
- D: Casetă
-
Încărcaţi hârtie simplă de dimensiuni A4, B5, A5 sau Letter în casetă şi introduceţi-o în imprimantă.
- E: Ghidaje pentru hârtie
- Aliniaţi-le cu laturile din dreapta/din stânga/din faţă ale stivei de hârtie.
- F: Capacul casetei
- Detaşaţi-l pentru a încărca hârtie în casetă.
- G: Tavă de ieşire a hârtiei
- Iese în afară automat când imprimanta începe imprimarea. Hârtia imprimată este evacuată.
- H: Suport de ieşire a hârtiei
- Extindeţi pentru a susţine hârtia evacuată.
- I: Slot pentru card
-
Introduceţi o cartelă de memorie.
- J: Lampa Acces (Access)
-
Se aprinde sau clipeşte pentru a indica starea cartelei de memorie.
- K: Ghidajul tăvii multifuncţionale
- Aşezaţi tava multifuncţională aici.
- L: Compartiment de stocare a tăvii multifuncţionale
- Tava multifuncţională livrată împreună cu imprimanta poate fi depozitată aici.

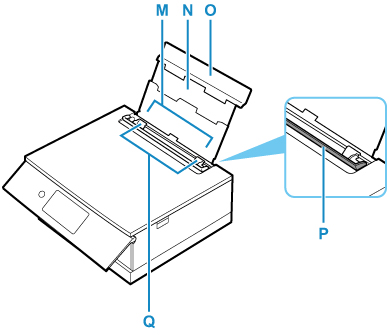

- M: Tava din spate
-
Încărcaţi hârtia aici. Două sau mai multe foi de aceeaşi dimensiune şi de acelaşi tip de hârtie pot fi încărcate simultan şi preluate automat una câte una.
- N: Suportul pentru hârtie
- Extindeţi pentru a încărca hârtie în tava din spate.
- O: Capacul tăvii din spate
- Deschideţi pentru a încărca hârtia în tava din spate.
- P: Capacul fantei de alimentare
-
Previne căderea oricărui obiect în fanta de alimentare.
Deschideţi-l pentru a glisa ghidajele pentru hârtie şi închideţi-l înainte de imprimare.
- Q: Ghidaje pentru hârtie
- Aliniaţi-le cu ambele laturi ale stivei de hârtie.
