Eestvaade

A: Juhtpaneel

Kasutage seda printeri määrangute muutmiseks või sellega töötamiseks. Enne printimise algamist avaneb see automaatselt.

• Juhtpaneel

B: Kopeerimisalus

Asetage originaal siia.

C: Dokumendi kaas

Avage originaali asetamiseks kopeerimisalusele.

D: Kassett

Laadige A4-, B5-, A5- või Letter-suuruses tavapaber kassetti ja sisestage see printerisse.

• Paberi laadimine kassetti

E: Paberijuhikud

Joondage paberivirna parema/vasaku/eesmise servaga.

F: Kasseti kaas

Eemaldage see paberi laadimiseks kassetti.

G: Paberi väljastusalus

Väljub automaatselt, kui printer alustab printimist. Prinditud paber väljastatakse.

H: Paberi väljastuse tugi

Pikendage see väljastatud paberi toetamiseks.

I: Kaardipesa

Sisestage mälukaart.

• Enne mälukaardi sisestamist

J: Märgutuli Ligipääs (Access)

Osutab põlemise või vilkumisega mälukaardi olekule.

• Mälukaardi sisestamine

K: Mitmeotstarbelise aluse juhik

Pange mitmeotstarbeline alus siia.

L: Mitmeotstarbelise aluse salv

Selles saab hoida printeriga kaasas olevat mitmeotstarbelist alust.

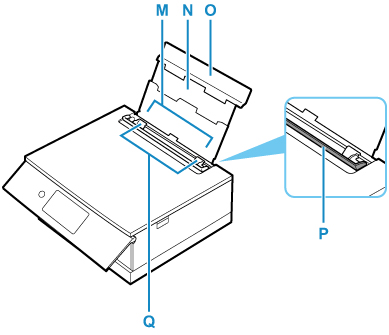

M: Tagumine alus

Laadige siia paberit. Saate korraga lisada kaks või enam sama suurusega ja sama tüüpi paberilehte ning sööta automaatselt ühe lehe korraga.

• Paberi laadimine tagumisele alusele
• Ümbrike laadimine tagumisele alusele

N: Paberitugi

Pikendage seda paberi laadimiseks tagumisele alusele.

O: Tagasalve kaas

Avage paberi asetamiseks tagumisele alusele.

P: Söötmisava kaas

Takistab esemete söötmisavasse kukkumist.

Avage see paberijuhikute libistamiseks ning sulgege see enne printimist.

Q: Paberijuhikud

Joondage paberivirna mõlema küljega.
