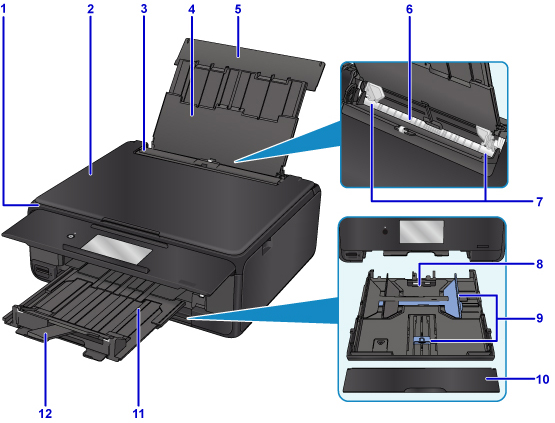

Pogled sprijeda
- (1) radna ploča
-
Upotrijebite za promjenu postavki pisača ili za upravljanje njime. Automatski se otvara kada pisač započne ispisivati.
- (2) poklopac dokumenta
- Otvorite kako biste uložili original na kopirno staklo.
- (3) poklopac otvora za ulaganje papira
-
Sprječava da predmeti upadnu u otvor za ulaganje papira.
Otvorite za povlačenje vodilica papira i zatvorite prije ispisa.
- (4) oslonac papira
- Proširite da biste umetnuli papir u stražnju ladicu.
- (5) poklopac stražnje ladice
- Otvorite da biste uložili papir u stražnju ladicu.
- (6) stražnja ladica
-
Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.
- (7) vodilice papira
- Poravnajte s obje strane hrpe papira.
- (8) kaseta
-
Umetnite obični papir veličine A4, B5, A5 ili Letter u kasetu i umetnite ga u pisač.
- (9) vodilice papira
- Poravnajte s desnom/lijevom/prednjom stranom snopa papira.
- (10) poklopac kasete
- Odvojite da biste umetnuli papir u kasetu.
- (11) ladica za izlaz papira
- Automatski izlazi kada pisač započne ispisivati. Izbacuje se ispisani papir.
- (12) oslonac za izlaz papira
- Izvucite produžetak za prihvaćanje izbačenog papira.

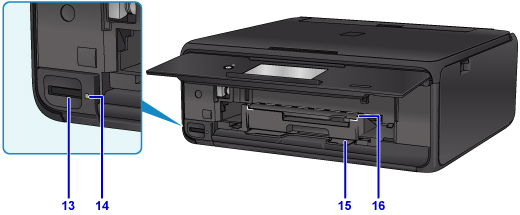

- (13) utor za kartice
-
Umetnite memorijsku karticu.
- (14) Žaruljica Pristup (Access)
-
Svijetli ili treperi zeleno da bi označila status memorijske kartice.
- (15) odjeljak za spremanje plitice za diskove
- Plitica za disk isporučena s pisačem može se ovdje pohraniti.
- (16) vodilica plitice za disk
- Spojite pliticu za disk.

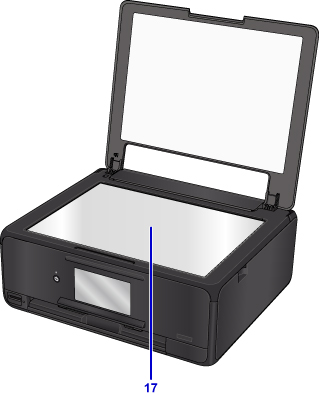

- (17) kopirno staklo
- Ovdje uložite original.
