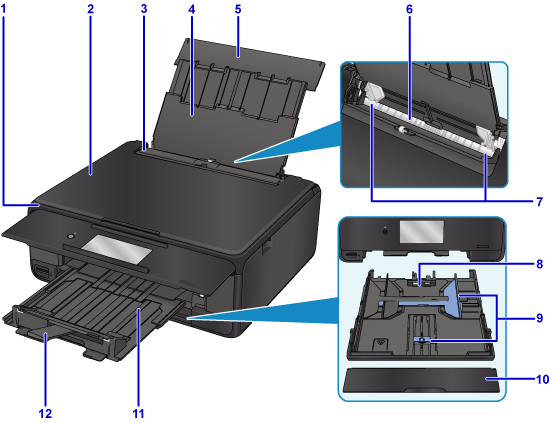

Näkymä edestä
- (1) käyttöpaneeli
-
Voit muuttaa tulostimen asetuksia tai käyttää sen toimintoja. Avautuu automaattisesti, kun tulostin aloittaa tulostamisen.
- (2) asiakirjakansi
- Aseta alkuperäinen asiakirja tasolle avaamalla asiakirjakansi.
- (3) syöttöaukon kansi
-
Estää vieraiden esineiden putoamisen syöttöaukkoon.
Avaa kansi paperiohjainten kohdistamista varten ja sulje se ennen tulostusta.
- (4) paperituki
- Avaa kansi, kun lisäät paperia takalokeroon.
- (5) takalokeron kansi
- Avaa tämä, kun asetat paperia takalokeroon.
- (6) takalokero
-
Lisää paperi tähän. Laitteeseen voidaan lisätä samalla kertaa kaksi tai useampia arkkeja samankokoista ja -tyyppistä paperia. Paperit syötetään automaattisesti yksi arkki kerrallaan.
- (7) paperiohjaimet
- Työnnä ohjain paperipinon molempia reunoja vasten.
- (8) kasetti
-
Aseta kasettiin A4-, B5-, A5- tai Letter-kokoista tavallista paperia ja työnnä se tulostimeen.
- (9) paperiohjaimet
- Työnnä ohjain paperipinon oikeaa/vasenta/etureunaa vasten.
- (10) kasetin kansi
- Irrota, kun lisäät paperia kasettiin.
- (11) paperin luovutustaso
- Tulee ulos automaattisesti, kun tulostin aloittaa tulostamisen. Tulostettavat paperit tulevat ulos tästä.
- (12) paperin luovutustuki
- Avaa tuki tulostetun paperin tueksi.

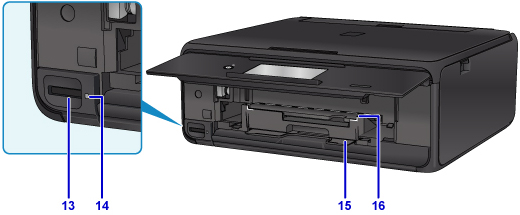

- (13) korttipaikka
-
Aseta muistikortti.
- (14) Toiminnassa (Access) -lamppu
-
Palaa tai vilkkuu ja osoittaa muistikortin tilan.
- (15) levylokeron säilytystila
- Tulostimen mukana toimitettua levylokeroa voidaan säilyttää tässä.
- (16) levylokeron ohjain
- Kiinnitä levylokero.

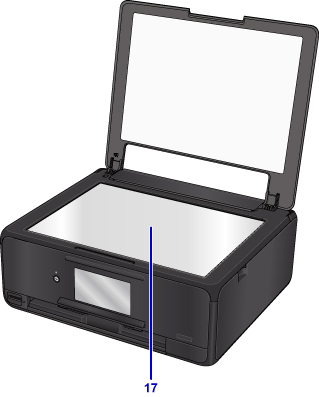

- (17) taso
- Aseta alkuperäinen asiakirja tähän.
