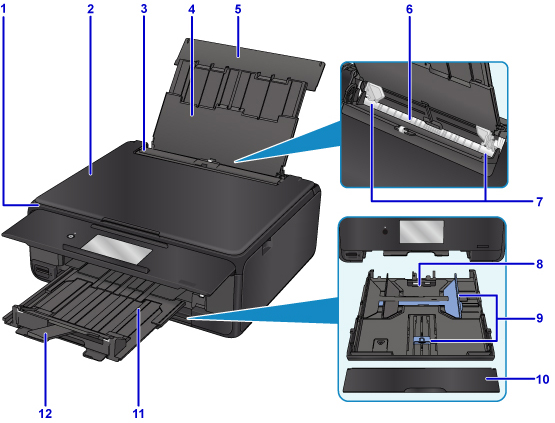

Set forfra

(1) kontrolpanel

Bruges til at ændre printerens indstillinger eller betjene den. Åbnes automatisk, når printeren starter udskrivning.

(2) dokumentdæksel

Åbn for at lægge en original på glaspladen.

(3) arkføderdæksel

Forhindrer genstande i at falde ned i arkføderen.

Åbn det for at placere papirstyrene, og luk det inden udskrivning.

(4) papirstøtte

Træk ud for at lægge papir i den bagerste bakke.

(5) dæksel til bagerste bakke

Åbn for at lægge papir i den bagerste bakke

(6) bagerste bakke

Ilæg papir her. Der kan ilægges to eller flere ark af samme format og type samtidig, som automatisk fremføres et ark ad gangen.

(7) papirstyr

Juster med begge sider af papirstakken.

(8) kassette

Ilæg almindeligt papir i A4, B5, A5 eller Letter-format i kassetten, og indsæt den i printeren.

(9) papirstyr

Juster med højre/venstre/forreste side af papirstakken.

(10) kassettedæksel

Fjern for at lægge papir i kassetten.

(11) udbakken til papir

Kommer ud automatisk, når printeren starter udskrivning. Udskrevet papir skubbes ud.

(12) støtte til udbakken

Trækkes ud for støtte papir, der skubbes ud.

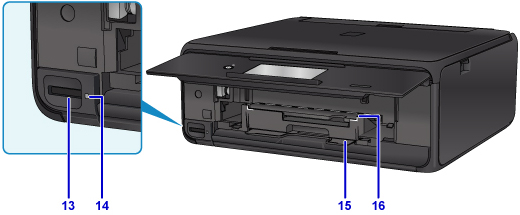

(13) kortstik

Indsæt et hukommelseskort.

(14) Adgang (Access)-lampe

Lyser eller blinker for at angive status for hukommelseskortet.

(15) opbevaringsrum til diskholder

Den diskholder, der fulgte med printeren, kan opbevares her.

(16) diskholderstyr

Monter diskholderen.
