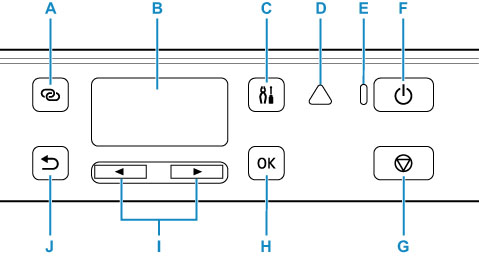

Nadzorna plošča

A: Gumb Brezžična povezava (Wireless connect)

Če želite informacije o brezžičnem usmerjevalniku v tiskalniku nastaviti neposredno iz pametnega telefona ali druge podobne naprave (ne da bo vam bilo treba uporabiti usmerjevalnik), pritisnite in pridržite ta gumb.

B: LCD (zaslon s tekočimi kristali)

Prikaže sporočila, elemente menijev in stanje delovanja.

C: Gumb Nastavitve (Setup)

Prikaže zaslon Nastavitveni meni (Setup menu). S tem menijem lahko vzdržujete tiskalnik in spreminjate nastavitve tiskalnika. Uporablja se tudi za izbiro način vnosa.

D: Lučka Alarm

Ko pride do napake, zasveti ali utripa.

E: Lučka VKLOP (ON)

Ko je naprava vklopljena, najprej utripa in nato sveti.

F: Gumb VKLOP (ON)

Vklopi in izklopi napravo.

• Vklop in izklop tiskalnika

G: Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje ali ko izberete element menija.

H: Gumb OK

Dokonča izbiro možnosti. Uporablja se tudi za odpravljanje napak.

I: Gumba in

Uporablja se za izbiro možnosti nastavitve. Ti gumbi se uporabljajo tudi za vnos znakov.

• Izbiranje menija ali nastavitev elementa

J: Gumb Nazaj (Back)

Zaslon LCD vrne na prejšnji zaslon.
