Innenansicht

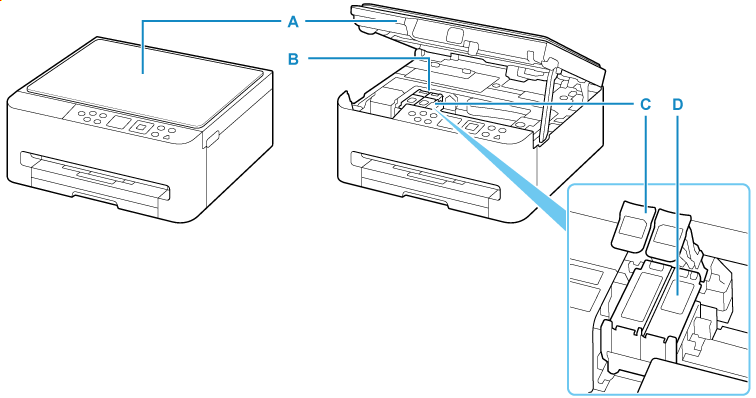

Abbildung des Druckerinnenraums
A: Scan-Modul/Abdeckung
Das Scan-Modul dient zum Scannen von Originalen. Öffnen Sie diese, um die FINE-Patrone auszutauschen oder gestautes Papier zu entfernen.
B: FINE-Patronen-Halterung
Hier wird die FINE-Patrone eingesetzt.
Die FINE-Patrone mit den Farbtinten muss in die linke Halterung und die FINE-Patrone mit der schwarzen Tinte in die rechte Halterung eingesetzt werden.
C: Verriegelung der Tintenpatronen
Fixiert die eingesetzte FINE-Patrone.
D: FINE-Patrone (Tintenpatronen)
Eine austauschbare Patrone, in die Druckkopf und Tintenbehälter integriert sind.
