Pogled od spredaj

A: Steklena plošča

Naložite izvirnik sem.

B: Pokrov za dokumente

Odprite ga, če želite položiti izvirnik na stekleno ploščo.

C: Nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.

Nadzorno ploščo lahko nagnete.

• Nadzorna plošča

D: Kaseta

V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter in jo nato vstavite v tiskalnik.

• Nalaganje papirja v kaseto

E: Vodila za papir

Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.

F: Pokrov kasete

Snemite ga, da naložite papir v kaseto.

G: Izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.

H: Opora izhodnega papirja

Odprite za podporo izvrženega papirja.

I: Vrstica stanja

Sveti ali utripa, ko tiskalnik deluje ali če pride do napake.

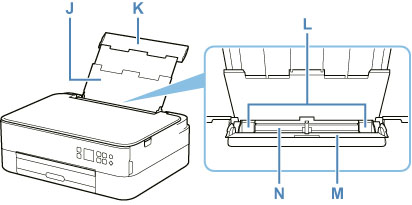

J: Opora za papir

Izvlecite jo, da naložite papir v zadnji pladenj.

K: Pokrov zadnjega pladnja

Odprite, če želite naložiti papir v zadnji pladenj.

L: Vodila za papir

Poravnajte z obema stranema svežnja papirja.

M: Pokrov podajalne reže

Prepreči, da bi kar koli padlo v podajalno režo.

Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.

N: Zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje papirja v zadnji pladenj
• Nalaganje ovojnic v zadnji pladenj
