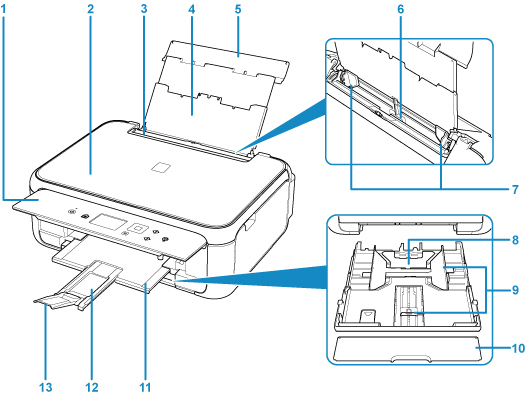

Hình chiếu phía trước
- (1) bảng thao tác
-
Sử dụng để thay đổi cài đặt của máy in hoặc vận hành máy.
- (2) nắp tài liệu
- Mở để nạp bản gốc trên màn quét.
- (3) nắp khe nạp
-
Ngăn bất cứ vật gì rơi vào trong khe nạp.
Mở nắp khe nạp ra để trượt thanh dẫn giấy, và đóng nắp lại trước khi in.
- (4) giá đỡ giấy
- Mở rộng để nạp giấy vào khay sau.
- (5) nắp khay sau
- Mở để nạp giấy vào khay sau.
- (6) khay sau
-
Nạp giấy tại đây. Bạn có thể nạp cùng một lúc hai tờ trở lên có cùng kích cỡ và loại giấy, và nạp tự động lần lượt từng tờ một.
- (7) thanh dẫn giấy
- Căn thẳng cả hai cạnh của chồng giấy.
- (8) cát-xét
-
Nạp giấy thường cỡ A4, B5, A5 hoặc Letter vào cát-xét rồi đưa giấy vào máy in.
- (9) thanh dẫn giấy
- Căn thẳng với cạnh phải/cạnh trái/mặt trước của chồng giấy.
- (10) nắp cát-xét
- Tháo để nạp giấy vào cát-xét.
- (11) khay giấy ra
- Giấy đã in được đẩy ra. Kéo ra trước khi in.
- (12) giá đỡ giấy ra
- Mở rộng để đỡ giấy được đẩy ra.
- (13) phần mở rộng khay giấy ra
- Mở để đỡ giấy được đẩy ra.

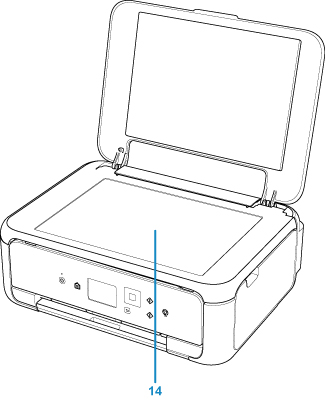

- (14) màn quét
- Nạp bản gốc tại đây.
