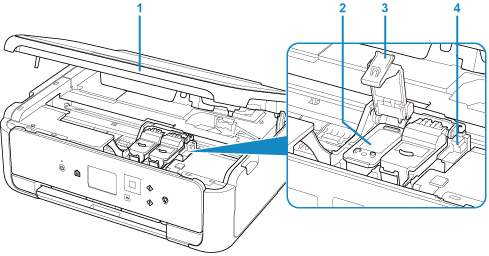

Sisemine vaade

(1) skannimisseade/kaas

Skannib originaale. Ühtlasi tõstke seda ja avage see, et FINE-kassetti vahetada või printeri sisemusest ummistunud paberit eemaldada.

(2) FINE-kassett (tindikassetid)

Asendatav kassett, mis koosneb sisse ehitatud prindipeast ja tindimahutist.

(3) tindikasseti lukustuskaas

Lukustage FINE-kassett oma kohale.

(4) FINE-kasseti hoidik

Paigaldage FINE-kassett.

Värviline FINE-kassett tuleks paigaldada vasakpoolsesse pessa ja must FINE-kassett parempoolsesse pessa.

Märkus

• Täpsemat teavet FINE-kasseti vahetamise kohta vaadake jaotisest „FINE-kasseti vahetamine“.
