Radna ploča

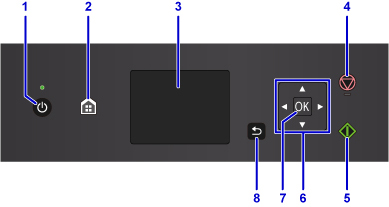

* Sve su žaruljice na radnoj ploči prikazane uključene na donjoj slici zbog lakšeg objašnjenja.

(1) Gumb UKLJUČENO (ON)/žaruljica NAPAJANJE (POWER)

Uključuje ili isključuje napajanje. Svijetli nakon treperenja ako je napajanje uključeno. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

(2) Gumb POČETNA (HOME)

Upotrebljava se za prikaz zaslona POČETNA.

LCD i radna ploča

(3) LCD

Prikazuje poruke, stavke izbornika i radni status.

(4) Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa, kopiranja ili skeniranja.

(5) Gumb Započni (Start)

Pokreće kopiranje, skeniranje itd.

(6) Gumbi , , i

Upotrebljava se za odabir izbornika ili postavljanje stavke.

LCD i radna ploča

(7) Gumb U redu (OK)

Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb koristi i za otklanjanje pogreške.

(8) Gumb Natrag (Back)

Vraća LCD na prethodni zaslon.
