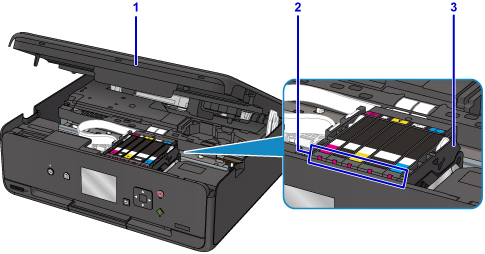

Sisemine vaade

(1) skannimisseade/kaas

Skannib originaale. Ühtlasi tõstke seda ja avage see tindimahuti vahetamiseks, tindi märgutule kontrollimiseks või printeri sisemusest ummistuse tekitanud paberi eemaldamiseks.

(2) tindi märgutuled

Märgutuli süttib või vilgub, andmaks märku tindimahuti olekust.

• Tindi oleku kontrollimine tindi märgutulede abil

(3) prindipea hoidik

Prindipea on eelnevalt paigaldatud.

Märkus

• Tindimahuti vahetamise kohta täpsema teabe saamiseks vt jaotist „Tindimahutite vahetamine”.

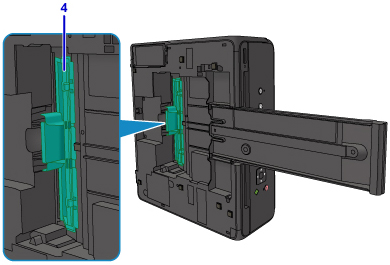

Alumine pool

(4) alumine kaas

Avage see ummistunud paberi eemaldamisel.
